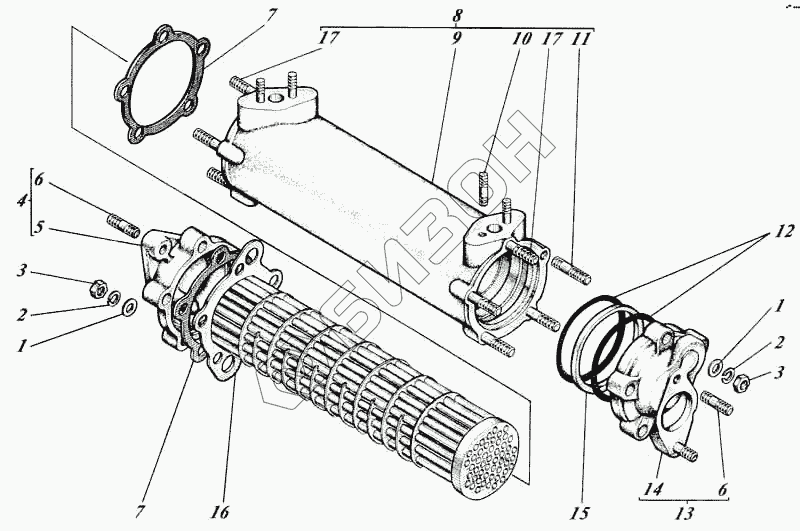

Графический каталог запасных частей к технике: Алтайдизель Д-442. Жидкостно-масляный теплообменник 442-56-11c2
1
1
2
2
3
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 442-56-11с2 | 442-56-11с2 | Жидкостно-масляный теплообменник |
Загрузка ...
|
|
| 1 | Шайба А10х2.01.08кп [10450] | Шайба А10х2.01.08кп |
Загрузка ...
|
|
| 2 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 3 | Гайка М10-6Н.6.016 [5915] | Гайка М10-6Н.6.016 |
Загрузка ...
|
|
| 4 | 463-11с5-10-01 | Крышка |
Загрузка ...
|
|
| 5 | 463-1102-10-01 | Крышка |
Загрузка ...
|
|
| 6 | Шпилька 2М10-2r/6gх28.56.013 [22036] | Шпилька 2М10-2r/6gх28.56.013 |
Загрузка ...
|
|
| 7 | 463-1113-10 | Прокладка |
Загрузка ...
|
|
| 8 | 442-56-11с4 | Корте |
Загрузка ...
|
|
| 9 | 442-56-1101 | Корпус |
Загрузка ...
|
|
| 10 | Шпилька 2М8-2r/6gх30.58.013 [22036] | Шпилька 2М8-2r/6gх30.58.013 |
Загрузка ...
|
|
| 11 | Шпилька 2М10-2r/6gх45.56.013 [22036] | Шпилька 2М10-2r/6gх45.56.013 |
Загрузка ...
|
|
| 12 | Кольцо 104-110-36-2-3 [18829] | Кольцо 104-110-36-2-3 |
Загрузка ...
|
|
| 13 | 463-11с5-10-02 | Крышка |
Загрузка ...
|
|
| 14 | 463-1102-10-02 | Крышка |
Загрузка ...
|
|
| 15 | Кольцо [463-1106-10] | Кольцо |
Загрузка ...
|
|
| 16 | 442-10.1013.200 | Сердцевина теплообменника |
Загрузка ...
|
|
| 17 | Шпилька [442-56-1145] | Шпилька |
Загрузка ...
|
|
| 38 | 442-56-1137 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
