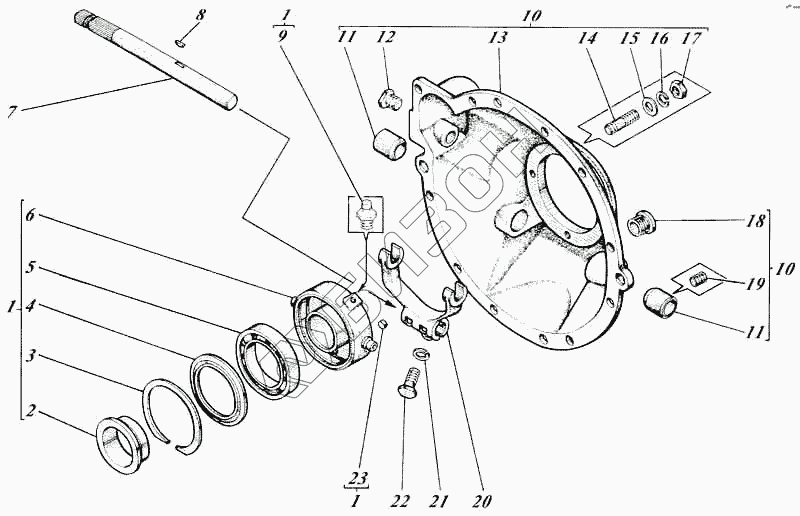

Графический каталог запасных частей к технике: Алтайдизель Д-442И. Муфта сцепления 41-21c1-01-31
1
1
1
2
3
4
5
6
7
8
9
10
10
10
10
11
11
12
13
13
13
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 444-21с1-10-41 | 444-21с1-10-41 | Муфта сцепления |
Загрузка ...
|
|
| 444-21с1-10-11 | 444-21с1-10-11 | Муфта сцепления |
Загрузка ...
|
|
| 444-21с1-10-31 | 444-21с1-10-31 | Муфта сцепления |
Загрузка ...
|
|
| 444-21с1-10-21 | 444-21с1-10-21 | Муфта сцепления |
Загрузка ...
|
|
| 444-21с1-41 | 444-21с1-41 | Муфта сцепления |
Загрузка ...
|
|
| 444-21с1-31 | 444-21с1-31 | Муфта сцепления |
Загрузка ...
|
|
| 444-21с1-10 | 444-21с1-10 | Муфта сцепления |
Загрузка ...
|
|
| 444-21с1-10 | 444-21с1-10 | Муфта сцепления |
Загрузка ...
|
|
| 444-21с1-11 | 444-21с1-11 | Муфта сцепления |
Загрузка ...
|
|
| 444-21с1-21 | 444-21с1-21 | Муфта сцепления |
Загрузка ...
|
|
| 41-21с1-01-41 | 41-21с1-01-41 | Муфта сцепления |
Загрузка ...
|
|
| 41-21с1-01-31 | 41-21с1-01-31 | Муфта сцепления |
Загрузка ...
|
|
| 1 | 6Т2-21с9 | Муфта выключения |
Загрузка ...
|
|
| 2 | 6Т2-2121 | Упор нажимного подшипника |
Загрузка ...
|
|
| 3 | Кольцо стопорное [41-2123] | Кольцо стопорное |
Загрузка ...
|
|
| 4 | Шайба маслоотражателя [6Т2-2124] | Шайба маслоотражателя |
Загрузка ...
|
|
| 5 | Подшипник 46118 [831] | Подшипник 46118 |
Загрузка ...
|
|
| 6 | 41-2119 | Корпус муфты выключения |
Загрузка ...
|
|
| 7 | 41-2125-2 | Валик вилки выключения |
Загрузка ...
|
|
| 8 | 41-2168 | Шпонка сегментная |
Загрузка ...
|
|
| 9 | 19853 | Масленка 1.3.01 |
Загрузка ...
|
|
| 10 | 41-21с12А | Крышка муфты сцепления |
Загрузка ...
|
|
| 10 | 41-21с12А-10 | Крышка муфты сцепления |
Загрузка ...
|
|
| 10 | 41-21с12А-03 | Крышка муфты сцепления |
Загрузка ...
|
|
| 10 | 41-21с12А-02 | Крышка муфты сцепления |
Загрузка ...
|
|
| 11 | 41-2146А | Втулка валика |
Загрузка ...
|
|
| 12 | 01М-0196 | Пробка |
Загрузка ...
|
|
| 13 | 41-2101-10 | Крышка муфты сцепления |
Загрузка ...
|
|
| 13 | 41-2101-02 | Крышка муфты сцепления |
Загрузка ...
|
|
| 13 | 41-2101-03 | Крышка муфты сцепления |
Загрузка ...
|
|
| 13 | 41-2101 | Крышка муфты сцепления |
Загрузка ...
|
|
| 14 | Шпилька 2М-2r/6gх45.56 [22036] | Шпилька 2М-2r/6gх45.56 |
Загрузка ...
|
|
| 15 | Шайба А.10х2-01.08кп.05 [10450] | Шайба А.10х2-01.08кп.05 |
Загрузка ...
|
|
| 16 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 17 | Гайка М10-6Н.6.016 [5915] | Гайка М10-6Н.6.016 |
Загрузка ...
|
|
| 18 | 01М-2168 | Втулка резьбовая |
Загрузка ...
|
|
| 18 | 440-2168 | Втулка резьбовая |
Загрузка ...
|
|
| 19 | Винт [01М-0437] | Винт |
Загрузка ...
|
|
| 20 | 6Т2-2126-1А | Вилка выключения |
Загрузка ...
|
|
| 21 | Шайба 12.65Г.5 [6402] | Шайба 12.65Г.5 |
Загрузка ...
|
|
| 22 | Болт М12-6gх40.88.35.013 [7796] | Болт М12-6gх40.88.35.013 |
Загрузка ...
|
|
| 23 | 01М-0188 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
