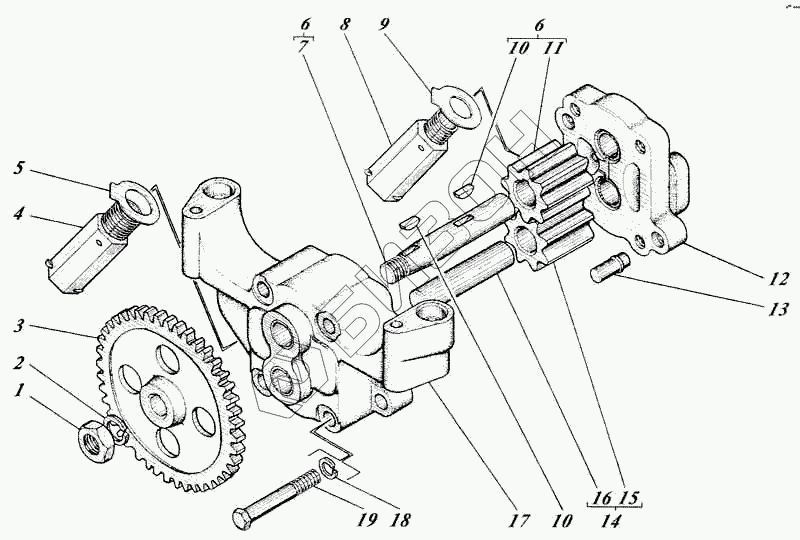

Графический каталог запасных частей к технике: Алтайдизель Д-442И. Насос масляный 442-09с2
1
2
3
3
4
5
6
6
7
8
9
10
10
11
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 442-47-09с2 | 442-47-09с2 | Насос масляный |
Загрузка ...
|
|
| 442-09с2 | 442-09с2 | Насос масляный |
Загрузка ...
|
|
| 442-09с2 | 442-09с2 | Насос масляный |
Загрузка ...
|
|
| 461-51-09с2 | 461-51-09с2 | Насос масляный |
Загрузка ...
|
|
| 461-51-09с2 | 461-51-09с2 | Насос масляный |
Загрузка ...
|
|
| 442-47-09с2 | 442-47-09с2 | Насос масляный |
Загрузка ...
|
|
| 1 | Гайка 2М16х1,5-6Н.06.40х.05 [5916] | Гайка 2М16х1,5-6Н.06.40х.05 |
Загрузка ...
|
|
| 2 | Шайба 16.65Г.05 [6402] | Шайба 16.65Г.05 |
Загрузка ...
|
|
| 3 | 4402-0903 | Колесо зубчатое |
Загрузка ...
|
|
| 3 | 11Т-0903 | Колесо зубчатое |
Загрузка ...
|
|
| 4 | МН-09с20 | Клапан редукционный нагнетающей секции |
Загрузка ...
|
|
| 5 | Шайба стопорная [МН-0949] | Шайба стопорная |
Загрузка ...
|
|
| 6 | 442-09с5 | Колесо зубчатое |
Загрузка ...
|
|
| 7 | 11Т-0904 | Валик |
Загрузка ...
|
|
| 8 | МН-09с21 | Клапан предохранительный радиаторной секции |
Загрузка ...
|
|
| 9 | Шайба стопорная [МН-0946] | Шайба стопорная |
Загрузка ...
|
|
| 10 | 24071 | Шпонка 8х11 |
Загрузка ...
|
|
| 11 | 11Т-0905 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | 11Т-09с5 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | 11Т-09с4 | Крышка |
Загрузка ...
|
|
| 13 | 01-0944-01 | Штифт |
Загрузка ...
|
|
| 14 | 442-09с6 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | 11Т-09с6 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | 11Т-0905-01 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | 11Т-0907 | Ось |
Загрузка ...
|
|
| 17 | 442-09с3 | Корпус |
Загрузка ...
|
|
| 18 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 19 | Болт М10-6gх80.58.20кп.013 [7795] | Болт М10-6gх80.58.20кп.013 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
