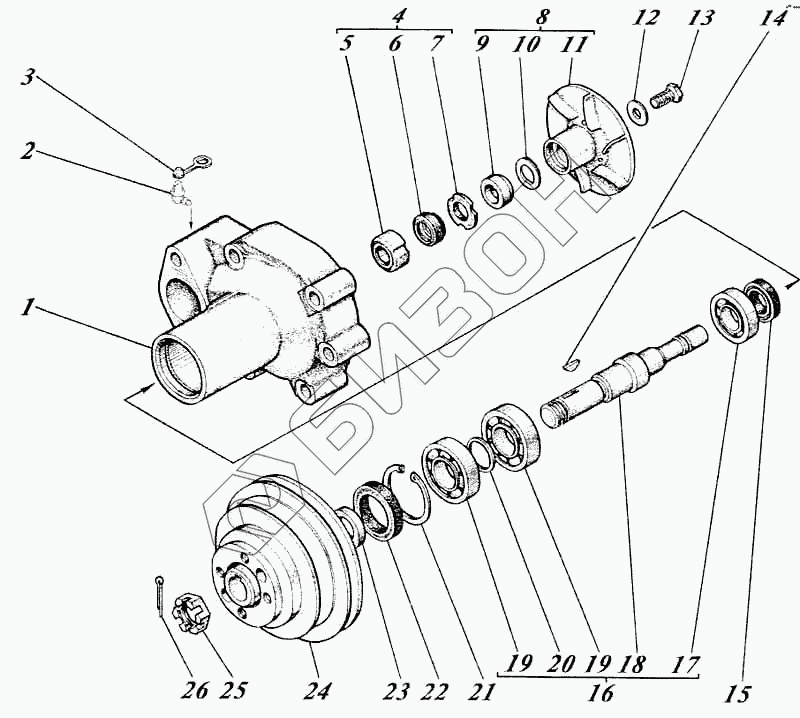

Графический каталог запасных частей к технике: Алтайдизель Д-442И. Насос водяной 442-13с3-2Г
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 442-13с3-2Г | 442-13с3-2Г | Насос водяной |
Загрузка ...
|
|
| 1 | 440-1301-2А | Корпус |
Загрузка ...
|
|
| 2 | 19853 | Масленка 1.3.01 |
Загрузка ...
|
|
| 3 | 01-1332 | Колпачок |
Загрузка ...
|
|
| 4 | 01-13с9 | Сальник водяного насоса |
Загрузка ...
|
|
| 5 | 01-1327 | Обойма |
Загрузка ...
|
|
| 6 | Манжета [01-13с5-1] | Манжета |
Загрузка ...
|
|
| 7 | Кольцо скольжения [01-1328] | Кольцо скольжения |
Загрузка ...
|
|
| 8 | 01-13с4-2А | Крыльчатка |
Загрузка ...
|
|
| 9 | 01-1324 | Втулка |
Загрузка ...
|
|
| 10 | Шайба [01-1335] | Шайба |
Загрузка ...
|
|
| 11 | 01-1314-3 | Крыльчатка |
Загрузка ...
|
|
| 12 | Шайба [01-1322А] | Шайба |
Загрузка ...
|
|
| 13 | Болт [01-1323А] | Болт |
Загрузка ...
|
|
| 14 | 01-1334 | Шпонка сегментная |
Загрузка ...
|
|
| 15 | Манжета 1.2-20х40-1 [8752] | Манжета 1.2-20х40-1 |
Загрузка ...
|
|
| 16 | 01М-13с8 | Вал |
Загрузка ...
|
|
| 17 | Подшипник [8338304] | Подшипник |
Загрузка ...
|
|
| 18 | 01-1305 | Вал |
Загрузка ...
|
|
| 19 | Подшипник [8338305] | Подшипник |
Загрузка ...
|
|
| 20 | Кольцо распорное [03-1317] | Кольцо распорное |
Загрузка ...
|
|
| 21 | Кольцо стопорное [СМД14-1359] | Кольцо стопорное |
Загрузка ...
|
|
| 22 | Манжета 1.2-40х62-1 [8752] | Манжета 1.2-40х62-1 |
Загрузка ...
|
|
| 23 | 461-51-01-1316А | Втулка |
Загрузка ...
|
|
| 24 | 442-1311 | Шкив |
Загрузка ...
|
|
| 25 | Гайка [01-1339] | Гайка |
Загрузка ...
|
|
| 26 | Шплинт [3974х28.05] | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
