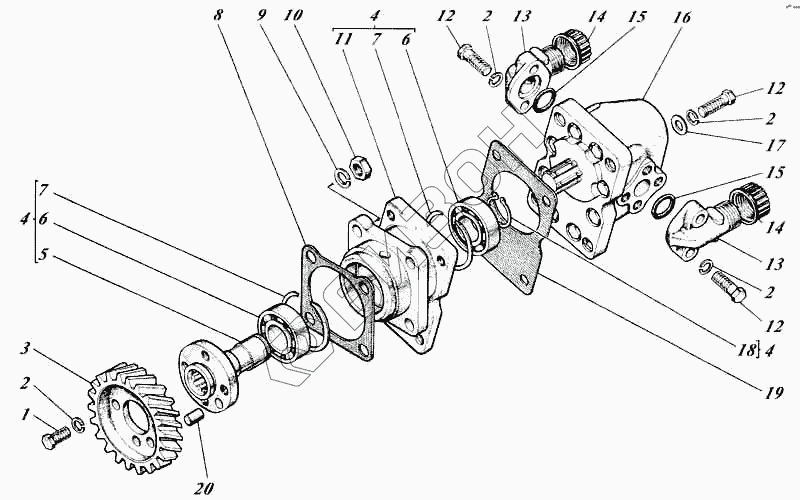

Графический каталог запасных частей к технике: Алтайдизель Д-442И. Насосы шестеренные с приводами 440-26с1
1
2
2
2
2
3
4
4
4
5
6
6
7
7
8
9
10
11
12
12
12
13
13
14
14
15
15
16
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 440-26с1 | 440-26с1 | Насос шестеренный с приводом |
Загрузка ...
|
|
| 1 | Болт М8-6gх20.88.35.013 [7796] | Болт М8-6gх20.88.35.013 |
Загрузка ...
|
|
| 2 | Шайба 8.65Г.05 [6402] | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 3 | 6Т3-2628 | Колесо зубчатое |
Загрузка ...
|
|
| 4 | 01М-26с4 | Привод насоса |
Загрузка ...
|
|
| 5 | 01М-2626 | Вал привода |
Загрузка ...
|
|
| 6 | Подшипник [8338205] | Подшипник |
Загрузка ...
|
|
| 7 | Кольцо стопорное [01М-2645] | Кольцо стопорное |
Загрузка ...
|
|
| 8 | 6Т3-2632 | Прокладка |
Загрузка ...
|
|
| 9 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 10 | Гайка М10-6Н.6.013 [5915] | Гайка М10-6Н.6.013 |
Загрузка ...
|
|
| 11 | 01-2610 | Корпус привода |
Загрузка ...
|
|
| 12 | Болт М8-6gх30.88.35.013 [7796] | Болт М8-6gх30.88.35.013 |
Загрузка ...
|
|
| 13 | 440-2647 | Муфта угловая |
Загрузка ...
|
|
| 14 | 440-2649 | Колпачок |
Загрузка ...
|
|
| 15 | Кольцо уплотнительное 018-023-30-2-3 [440-2623] | Кольцо уплотнительное 018-023-30-2-3 |
Загрузка ...
|
|
| 16 | НШ10У-3-Л | Насос шестеренный |
Загрузка ...
|
|
| 16 | НШ10Б-3-Л | Насос шестеренный |
Загрузка ...
|
|
| 16 | НШ-10Д-3Л | Насос шестеренный |
Загрузка ...
|
|
| 17 | Шайба А8.01.08кп.05 [11371] | Шайба А8.01.08кп.05 |
Загрузка ...
|
|
| 18 | Кольцо стопорное [01М-2646] | Кольцо стопорное |
Загрузка ...
|
|
| 19 | 01-2631 | Прокладка |
Загрузка ...
|
|
| 20 | 3128 | Штифт 8х16.Хим.Окс |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
