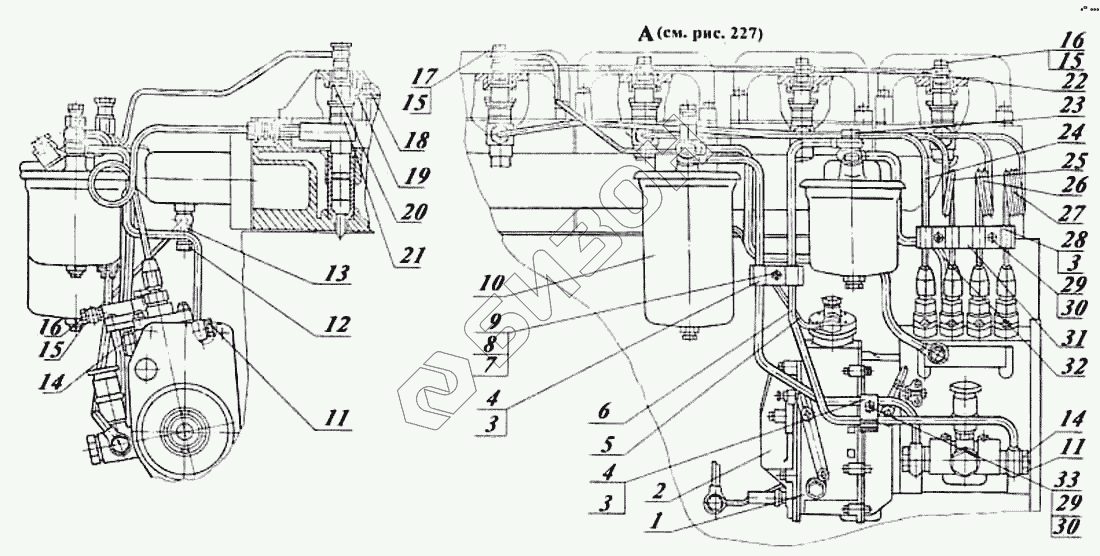

Графический каталог запасных частей к технике: Алтайдизель Д-442И. Система дизеля топливная 432И-15с1
1
1
1
1
1
2
2
2
2
2
3
3
3
4
4
5
6
7
8
9
10
10
10
11
11
12
13
14
14
15
15
15
16
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 432И-15с1-03 | 432И-15с1-03 | Система дизеля топливная |
Загрузка ...
|
|
| 432И-15с1-03 | 432И-15с1-03 | Система дизеля топливная |
Загрузка ...
|
|
| 432И-15с1 | 432И-15с1 | Система дизеля топливная |
Загрузка ...
|
|
| 432И-15с1 | 432И-15с1 | Система дизеля топливная |
Загрузка ...
|
|
| 432И-15с1-06 | 432И-15с1-06 | Система дизеля топливная |
Загрузка ...
|
|
| 432И-15с1-05 | 432И-15с1-05 | Система дизеля топливная |
Загрузка ...
|
|
| 432И-15с1-05 | 432И-15с1-05 | Система дизеля топливная |
Загрузка ...
|
|
| 432И-15с1-04 | 432И-15с1-04 | Система дизеля топливная |
Загрузка ...
|
|
| 432И-15с1-04 | 432И-15с1-04 | Система дизеля топливная |
Загрузка ...
|
|
| 1 | 432-15с2-05 | Насос топливный с маслопроводом |
Загрузка ...
|
|
| 1 | 432-15с2-04 | Насос топливный с маслопроводом |
Загрузка ...
|
|
| 1 | 432-15с2-06 | Насос топливный с маслопроводом |
Загрузка ...
|
|
| 1 | 432-15с2-03 | Насос топливный с маслопроводом |
Загрузка ...
|
|
| 1 | 432-15с2 | Насос топливный с маслопроводом |
Загрузка ...
|
|
| 2 | 774.1111005-08 | Насос топливный |
Загрузка ...
|
|
| 2 | 774.1111005 | Насос топливный |
Загрузка ...
|
|
| 2 | 774.1111005-07 | Насос топливный |
Загрузка ...
|
|
| 2 | 774.1111005-05 | Насос топливный |
Загрузка ...
|
|
| 2 | 774.1111005-04 | Насос топливный |
Загрузка ...
|
|
| 3 | 03-1556 | Прокладка |
Загрузка ...
|
|
| 4 | 01-1555А | Планка |
Загрузка ...
|
|
| 5 | 432-15с36 | Трубопровод подвода воздуха |
Загрузка ...
|
|
| 6 | 432-15с28 | Топливопровод низкого давления |
Загрузка ...
|
|
| 7 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 8 | Гайка М6-6Н.6.016 [5915] | Гайка М6-6Н.6.016 |
Загрузка ...
|
|
| 9 | Болт М6-6gх25.88.35.016 [7798] | Болт М6-6gх25.88.35.016 |
Загрузка ...
|
|
| 10 | 432-15с2-03 | Насос топливный с маслопроводом |
Загрузка ...
|
|
| 10 | 432-15с10 | Фильтр тонкой очистки топлива ФГ-80 |
Загрузка ...
|
|
| 10 | 432-15с2-02 | Фильтр тонкой очистки топлива ФГ-80 |
Загрузка ...
|
|
| 11 | Болт поворотного угольника [А12.01.003-03] | Болт поворотного угольника |
Загрузка ...
|
|
| 12 | 41-0237 | Пробка коническая с шестигранной головкой |
Загрузка ...
|
|
| 13 | 440-1850 | Штуцер |
Загрузка ...
|
|
| 14 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 15 | 41-1526А | Прокладка |
Загрузка ...
|
|
| 16 | Болт [463-1525] | Болт |
Загрузка ...
|
|
| 17 | Болт [460-1525] | Болт |
Загрузка ...
|
|
| 18 | Гайка М10х1 [16-245] | Гайка М10х1 |
Загрузка ...
|
|
| 19 | 468-1533 | Скоба крепления форсунки |
Загрузка ...
|
|
| 20 | Кольцо уплотнительное [448-2032] | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 468-20с1 | Форсунка дизеля |
Загрузка ...
|
|
| 21 | 468-20с1-01 | Форсунка дизеля |
Загрузка ...
|
|
| 21 | 444И-20с1-02 | Форсунка дизеля |
Загрузка ...
|
|
| 22 | 448-15с13 | Топливопровод слива |
Загрузка ...
|
|
| 23 | Болт крепления [СМД7-1536] | Болт крепления |
Загрузка ...
|
|
| 24 | 432-15с18 | Топливопровод высокого давления |
Загрузка ...
|
|
| 25 | 432-15с17 | Топливопровод высокого давления |
Загрузка ...
|
|
| 26 | 432-15с16 | Топливопровод высокого давления |
Загрузка ...
|
|
| 27 | 432-15с15 | Топливопровод высокого давления |
Загрузка ...
|
|
| 28 | 432-1555 | Планка |
Загрузка ...
|
|
| 29 | Шайба 6.65Г.05 [6402] | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 30 | 432-15с34 | Скоба |
Загрузка ...
|
|
| 31 | 432-15с25 | Топливопровод высокого давления |
Загрузка ...
|
|
| 32 | Болт М6-6gх25.88.35.016 [7798] | Болт М6-6gх25.88.35.016 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
