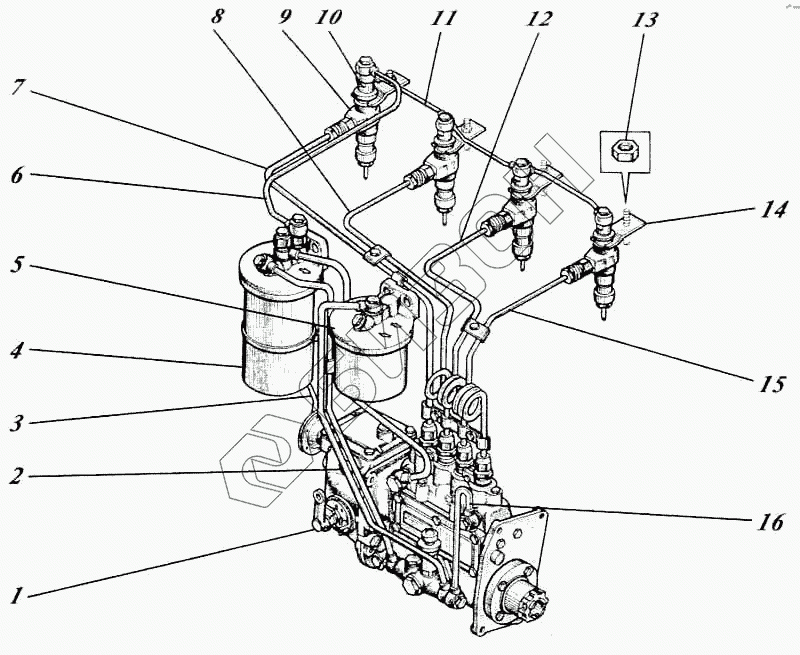

Графический каталог запасных частей к технике: Алтайдизель Д-442И. Система топливная 440И-15с1-1-02
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 440И-15с1-1-06 | 440И-15с1-1-06 | Система дизеля топливная |
Загрузка ...
|
|
| 440И-15с1-1-02 | 440И-15с1-1-02 | Система дизеля топливная |
Загрузка ...
|
|
| 440И-15с1-1-02 | 440И-15с1-1-02 | Система дизеля топливная |
Загрузка ...
|
|
| 440И-15с1-1-06 | 440И-15с1-1-06 | Система дизеля топливная |
Загрузка ...
|
|
| 1 | 1241-16с1-03 | Насос топливный 4ТНМ 12.88.22-03 с регулятором |
Загрузка ...
|
|
| 1 | 1241-16с1-15-02 | Насос топливный 4ТНМ12.100-15-02 с регулятором |
Загрузка ...
|
|
| 2 | 41-15с28-3А | Топливопровод от фильтра грубой очистки к топливоподкачивающему насосу |
Загрузка ...
|
|
| 3 | 440-15с36-02 | Трубопровод подвода воздуха к пневмокорректору |
Загрузка ...
|
|
| 4 | 41-15с10-3 | Фильтр тонкой очистки топлива ФТ-80 с топливопроводами |
Загрузка ...
|
|
| 5 | 41-60с1 | Фильтр грубой очистки топлива |
Загрузка ...
|
|
| 6 | 448-15с14 | Топливопровод слива |
Загрузка ...
|
|
| 7 | 41-15с18-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 8 | 41-15с17-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 9 | 444И-20с1-02 | Форсунка дизеля |
Загрузка ...
|
|
| 9 | 468-20с1 | Форсунка дизеля |
Загрузка ...
|
|
| 10 | Кольцо уплотнительное [448-2032] | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | 448-15с13 | Топливопровод слива |
Загрузка ...
|
|
| 12 | 41-15с16-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 13 | Гайка [448-1507] | Гайка |
Загрузка ...
|
|
| 14 | 468-1533 | Скоба крепления форсунки |
Загрузка ...
|
|
| 15 | 41-15с15-Г1 | Топливопровод высокого давления |
Загрузка ...
|
|
| 16 | 41-15с25-4 | Топливопровод низкого давления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
