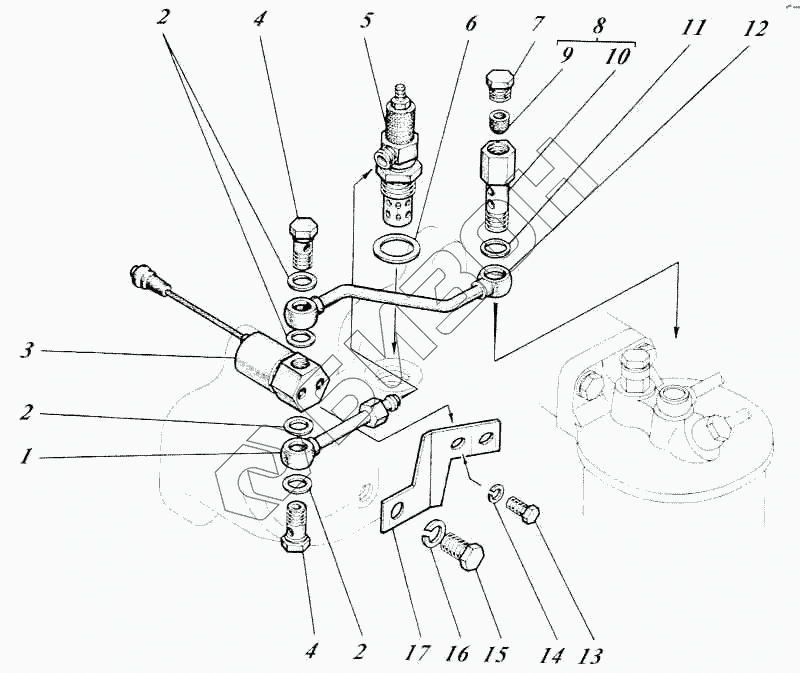

Графический каталог запасных частей к технике: Алтайдизель Д-442И. Установка электрофакельного подогрева 442-27с1
1
2
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 442-27с1 | 442-27с1 | Установка электрофакельного подогрева |
Загрузка ...
|
|
| 442-27с1-01 | 442-27с1-01 | Установка электрофакельного подогрева |
Загрузка ...
|
|
| 1 | 442-27с3 | Топливопроводы свечи |
Загрузка ...
|
|
| 2 | 41-1526А | Прокладка |
Загрузка ...
|
|
| 3 | 11.3741 | Клапан топливный электромагнитный |
Загрузка ...
|
|
| 3 | 13.3741 | Клапан топливный электромагнитный |
Загрузка ...
|
|
| 4 | Болт [463-1525] | Болт |
Загрузка ...
|
|
| 5 | 11.3740 | Свеча факельная штифтовая |
Загрузка ...
|
|
| 5 | 13.3740 | Свеча факельная штифтовая |
Загрузка ...
|
|
| 6 | 01-0684 | Прокладка |
Загрузка ...
|
|
| 7 | 01М-0193 | Пробка коническая 1/4" |
Загрузка ...
|
|
| 8 | 442-70с8 | Штуцер |
Загрузка ...
|
|
| 9 | 41-7011-01 | Жиклер |
Загрузка ...
|
|
| 10 | 442-7007 | Штуцер |
Загрузка ...
|
|
| 11 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 12 | 442-27с2 | Топливопровод клапана |
Загрузка ...
|
|
| 13 | Болт М6-6gх12.88.35.016 [7798] | Болт М6-6gх12.88.35.016 |
Загрузка ...
|
|
| 14 | Шайба 6.65Г.05 [6402] | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 15 | Болт М10-6gх16.88.35.016 [7796] | Болт М10-6gх16.88.35.016 |
Загрузка ...
|
|
| 16 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 17 | 442-2701 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
