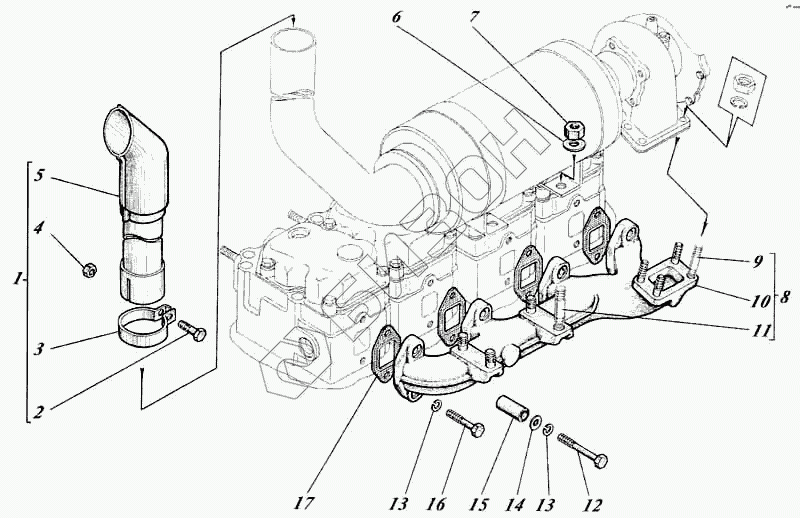

Графический каталог запасных частей к технике: Алтайдизель Д-442И. Установка коллектора выпускного 440-07c1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 440-07с1 | 440-07с1 | Установка коллектора выпускного |
Загрузка ...
|
|
| 440-07с1-01 | 440-07с1-01 | Установка коллектора выпускного |
Загрузка ...
|
|
| 440-07с1 | 440-07с1 | Установка коллектора выпускного |
Загрузка ...
|
|
| 440-07с1-01 | 440-07с1-01 | Установка коллектора выпускного |
Загрузка ...
|
|
| 1 | 01М-07с5-10 | Труба выпускная |
Загрузка ...
|
|
| 2 | Болт М10-6gх35.88.35.013 [7796] | Болт М10-6gх35.88.35.013 |
Загрузка ...
|
|
| 3 | СМД7-1245 | Хомут |
Загрузка ...
|
|
| 4 | Гайка М10-6Н.6.013 [5915] | Гайка М10-6Н.6.013 |
Загрузка ...
|
|
| 5 | 01М-07с19-10 | Труба выпускная |
Загрузка ...
|
|
| 6 | Шайба А12х2.01.08кп.013 [11371] | Шайба А12х2.01.08кп.013 |
Загрузка ...
|
|
| 7 | Гайка [41-0710] | Гайка |
Загрузка ...
|
|
| 8 | 440-07с2-10 | Коллектор выпускной |
Загрузка ...
|
|
| 9 | Шпилька М12-2r/6gх30.88.086 [22034] | Шпилька М12-2r/6gх30.88.086 |
Загрузка ...
|
|
| 10 | 440-0701-10 | Коллектор выпускной |
Загрузка ...
|
|
| 11 | Шпилька М10-2r/6gх25.18х2МА05 [22034] | Шпилька М10-2r/6gх25.18х2МА05 |
Загрузка ...
|
|
| 12 | Болт [442-47-0708] | Болт |
Загрузка ...
|
|
| 13 | Шайба 10.65Г05 [6402] | Шайба 10.65Г05 |
Загрузка ...
|
|
| 14 | Шайба А10х2.01.08кп.013 [10450] | Шайба А10х2.01.08кп.013 |
Загрузка ...
|
|
| 15 | 4405-0715 | Втулка |
Загрузка ...
|
|
| 16 | Шпилька М10-6gх30.88.086 [7796] | Шпилька М10-6gх30.88.086 |
Загрузка ...
|
|
| 17 | 01-07с7 | Прокладка выпускного коллектора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
