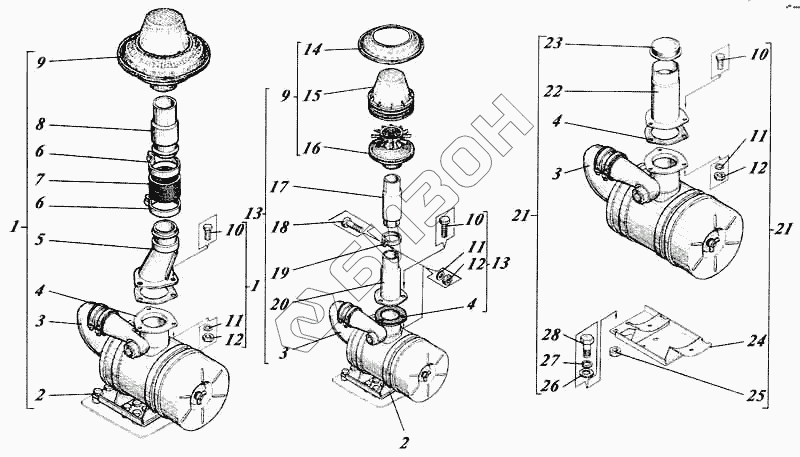

Графический каталог запасных частей к технике: Алтайдизель Д-442И. Установка воздухоочистителя 440-12c1-3
1
1
2
2
3
3
3
4
4
4
5
5
6
6
7
8
9
9
10
10
10
11
11
11
12
12
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 440-35-12с1 | 440-35-12с1 | Воздухоочиститель |
Загрузка ...
|
|
| 442-57-12с1 | 442-57-12с1 | Воздухоочиститель |
Загрузка ...
|
|
| 440-12с1-3 | 440-12с1-3 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | 440-12с1-3 | Установка воздухоочистителя |
Загрузка ...
|
|
| 2 | 442-12с7 | Плита |
Загрузка ...
|
|
| 3 | 442-12с5 | Воздухоочиститель с патрубком |
Загрузка ...
|
|
| 4 | 442-1280 | Прокладка |
Загрузка ...
|
|
| 5 | 442-12115 | Труба |
Загрузка ...
|
|
| 5 | 440-12с10 | Труба |
Загрузка ...
|
|
| 6 | 440-12с9 | Хомут |
Загрузка ...
|
|
| 7 | 440-1274 | Шланг соединительный |
Загрузка ...
|
|
| 8 | 440-1273 | Труба переходная |
Загрузка ...
|
|
| 9 | А53.21.000-02 | Моноциклон |
Загрузка ...
|
|
| 10 | Болт М10-6gх25.88.35.016 [7796] | Болт М10-6gх25.88.35.016 |
Загрузка ...
|
|
| 11 | Шайба 6.65Г.05 [6402] | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 12 | Гайка М10-6Н.6.016 [5915] | Гайка М10-6Н.6.016 |
Загрузка ...
|
|
| 13 | 440-35-12с1 | Воздухоочиститель |
Загрузка ...
|
|
| 14 | А53.21.001-02 | Патрубок |
Загрузка ...
|
|
| 15 | А53.21.002-02 | Колпак |
Загрузка ...
|
|
| 16 | А53.21.003-02 | Чехол |
Загрузка ...
|
|
| 17 | 01М-1259 | Труба переходная |
Загрузка ...
|
|
| 18 | Болт М10-6gх35.88.35.013 [7796] | Болт М10-6gх35.88.35.013 |
Загрузка ...
|
|
| 19 | 01М-1248 | Хомут |
Загрузка ...
|
|
| 20 | 461-12с10сб | Труба |
Загрузка ...
|
|
| 21 | 442-57-12с1 | Воздухоочиститель |
Загрузка ...
|
|
| 22 | 442-12с20 | Труба |
Загрузка ...
|
|
| 23 | 442-1298 | Крышка трубы воздухоочистителя |
Загрузка ...
|
|
| 24 | 442-57-12с7 | Плита |
Загрузка ...
|
|
| 25 | 442-1205 | Втулка дистанционная |
Загрузка ...
|
|
| 26 | Шайба А12.01.08кп.013 [11371] | Шайба А12.01.08кп.013 |
Загрузка ...
|
|
| 27 | Шайба 12.65Г.05 [6402] | Шайба 12.65Г.05 |
Загрузка ...
|
|
| 28 | Болт М12-6gх50.88.35.016 [7795] | Болт М12-6gх50.88.35.016 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
