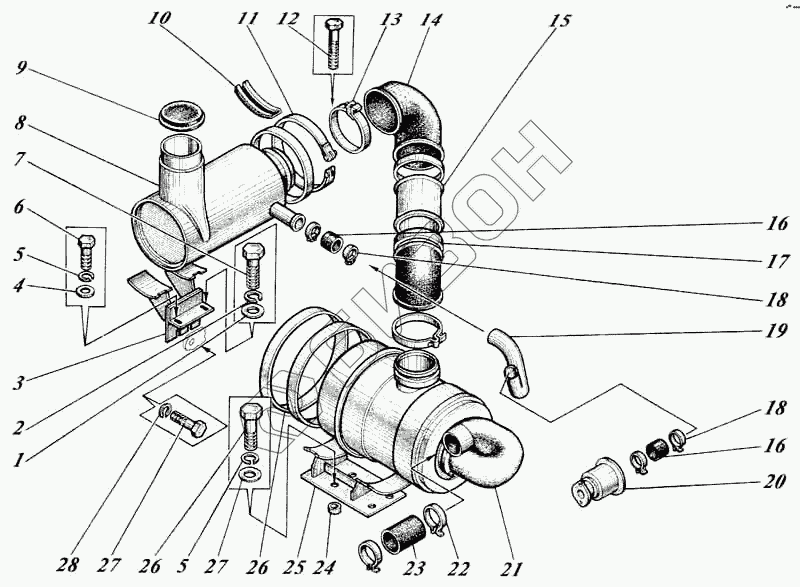

Графический каталог запасных частей к технике: Алтайдизель Д-442И. Установка воздухоочистителя 442-59-12c1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 442-59-12с1 | 442-59-12с1 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | Шайба А14.01.08кп.013 [11371] | Шайба А14.01.08кп.013 |
Загрузка ...
|
|
| 2 | Шайба [640214.65Г05] | Шайба |
Загрузка ...
|
|
| 3 | 442-59-12с14 | Кронштейн |
Загрузка ...
|
|
| 4 | Шайба А12.01.08кп.013 [11371] | Шайба А12.01.08кп.013 |
Загрузка ...
|
|
| 5 | Шайба 12.65Г.05 [6402] | Шайба 12.65Г.05 |
Загрузка ...
|
|
| 6 | Болт М12-6gх35.88.35.016 [7796] | Болт М12-6gх35.88.35.016 |
Загрузка ...
|
|
| 7 | Болт М14-6gх35.88.35.016 [7796] | Болт М14-6gх35.88.35.016 |
Загрузка ...
|
|
| 8 | 442-59-12с11 | Предочиститель инерционный |
Загрузка ...
|
|
| 9 | 442-1298 | Крышка трубы воздухоочистителя |
Загрузка ...
|
|
| 10 | КМД-0369 | Прокладка |
Загрузка ...
|
|
| 11 | 442-59-12с32 | Хомут |
Загрузка ...
|
|
| 12 | Болт [4601-3204] | Болт |
Загрузка ...
|
|
| 13 | 442-59-12с28 | Хомут |
Загрузка ...
|
|
| 14 | 442-59-12106-01 | Патрубок |
Загрузка ...
|
|
| 15 | 442-59-1297 | Труба |
Загрузка ...
|
|
| 16 | 01-0685 | Рукав-деталь 42-53-80-03 |
Загрузка ...
|
|
| 17 | 442-59-12107 | Патрубок |
Загрузка ...
|
|
| 18 | 01М06с28 | Хомут |
Загрузка ...
|
|
| 19 | 442-59-12100-1 | Труба |
Загрузка ...
|
|
| 20 | 4601-30с15 | Клапан эжектора |
Загрузка ...
|
|
| 21 | 442-59-12с5 | Воздухоочиститель с патрубком |
Загрузка ...
|
|
| 22 | 440-12с9 | Хомут |
Загрузка ...
|
|
| 23 | 442-57-1235 | Рукав 68х78х100-3В |
Загрузка ...
|
|
| 24 | 442-1205 | Втулка дистанционная |
Загрузка ...
|
|
| 25 | 442-59-12с7 | Плита |
Загрузка ...
|
|
| 26 | 461-59-12с32 | Хомут |
Загрузка ...
|
|
| 27 | Болт М12-6gх50.88.35.016 [7796] | Болт М12-6gх50.88.35.016 |
Загрузка ...
|
|
| 28 | Болт М10-6gх35.88.35.016 [7796] | Болт М10-6gх35.88.35.016 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
