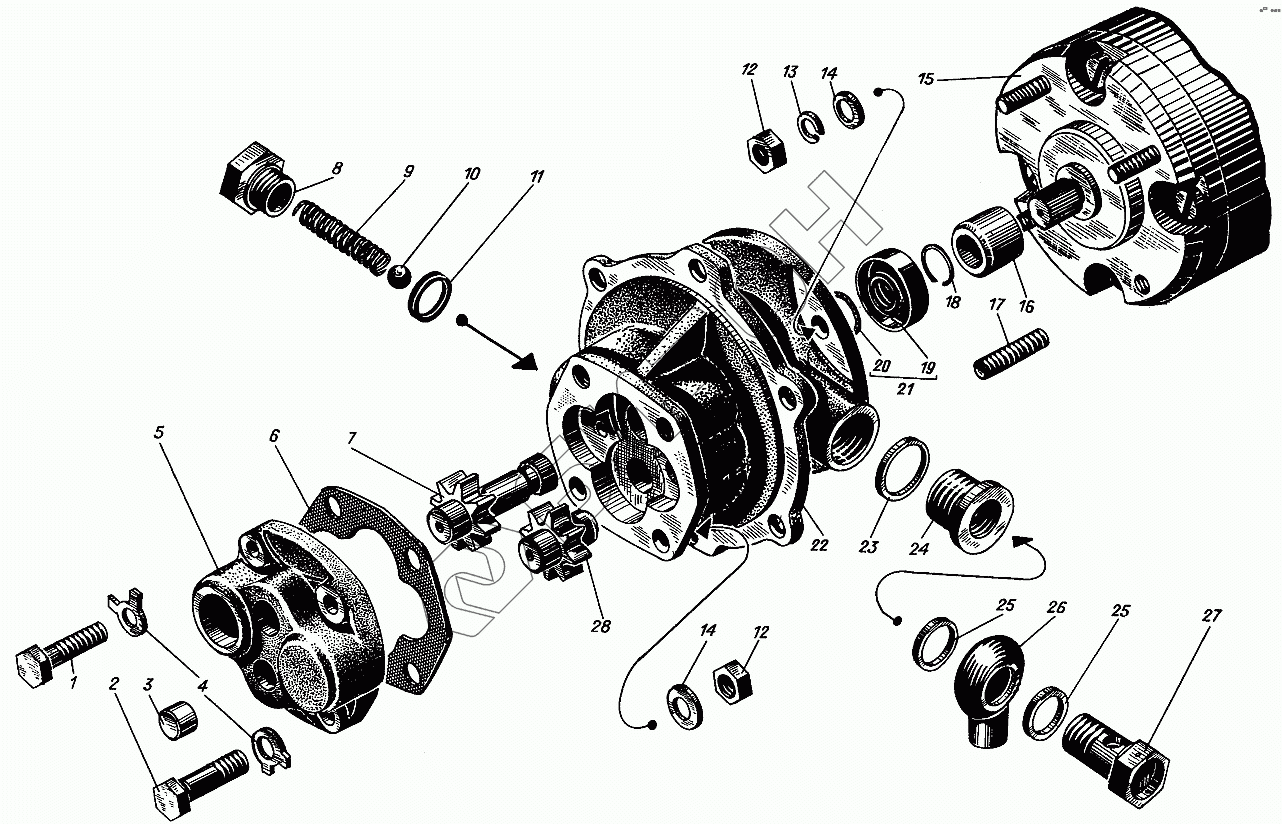

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Электромаслопрокачивающий насос
сб.У36-08-05-1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.У36-08-05-1 | сб.У36-08-05-1 | Насос электромаслопрокачивающий |
Загрузка ...
|
|
| 1 | 356-73 | Болт М8х30 |
Загрузка ...
|
|
| 2 | 356-70-2 | Болт призонный М8х35 |
Загрузка ...
|
|
| 3 | 346-29-1 | Заглушка |
Загрузка ...
|
|
| 4 | 353-16-1 | Шайба стопорная 8 |
Загрузка ...
|
|
| 5 | сб.У36-08-07 | Крышка электромаслопрокачивающего насоса |
Загрузка ...
|
|
| 6 | 346-10А | Прокладка |
Загрузка ...
|
|
| 7 | 346-08 | Шестерня ведущая |
Загрузка ...
|
|
| 8 | 346-19 | Корпус перепускного клапана |
Загрузка ...
|
|
| 9 | 346-20 | Пружина перепускного клапана |
Загрузка ...
|
|
| 10 | 320-103 | Шарик 10мм |
Загрузка ...
|
|
| 11 | 355-11 | Кольцо уплотнительное 16х22 |
Загрузка ...
|
|
| 12 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 13 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 14 | 353-05-1 | Шайба чистая 8 |
Загрузка ...
|
|
| 15 | 346-05 | Электродвигатель МН-1 |
Загрузка ...
|
|
| 16 | 4546-11 | Втулка шлицевая |
Загрузка ...
|
|
| 17 | 550-112 | Шпилька М8х35 |
Загрузка ...
|
|
| 18 | 4546-22 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | сб.3346-06Б | Манжета |
Загрузка ...
|
|
| 20 | 3346-11 | Пружина |
Загрузка ...
|
|
| 21 | сб.3346-07 | Манжета с пружиной |
Загрузка ...
|
|
| 22 | У36-08-24 | Корпус электромаслопрокачивающего насоса |
Загрузка ...
|
|
| 22 | сб.У36-08-06-2 | Корпус электромаслопрокачивающего насоса |
Загрузка ...
|
|
| 23 | 355-10 | Кольцо уплотнительное 24х30 |
Загрузка ...
|
|
| 24 | 546-04 | Втулка |
Загрузка ...
|
|
| 25 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 26 | 3335-29 | Угольник поворотный |
Загрузка ...
|
|
| 27 | 3327-112 | Зажим |
Загрузка ...
|
|
| 28 | 346-09 | Шестерня ведомая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
