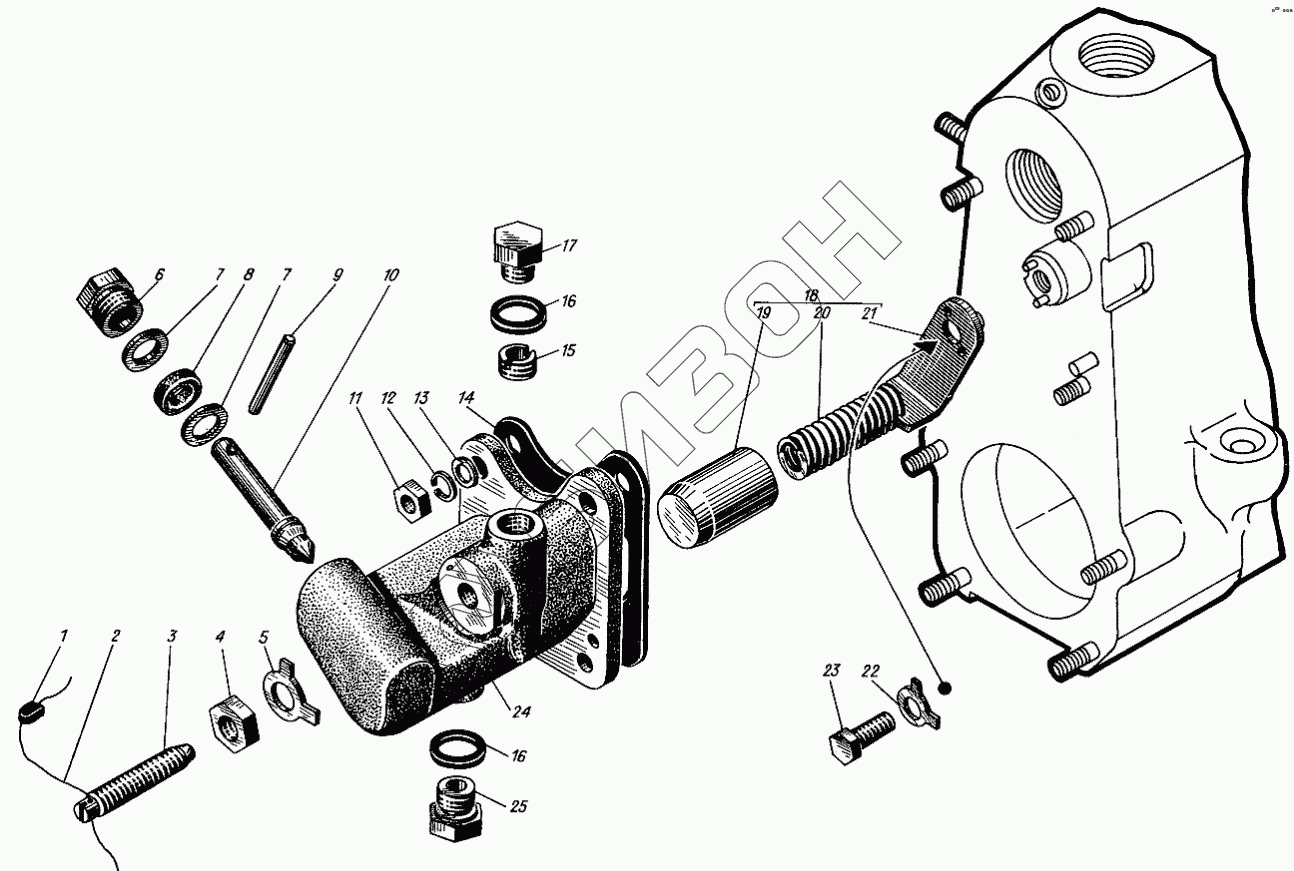

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Катаракт топливного насоса
сб.527-280-2
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.527-280-2 | сб.527-280-2 | Катаракт в сборе |
Загрузка ...
|
|
| 1 | 315-141 | Пломба |
Загрузка ...
|
|
| 2 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 3 | 515-49 | Винт ограничителя |
Загрузка ...
|
|
| 4 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 5 | 353-16-1 | Шайба стопорная 8 |
Загрузка ...
|
|
| 6 | 523-66 | Гайка нажимная |
Загрузка ...
|
|
| 7 | 523-68 | Шайба сальника |
Загрузка ...
|
|
| 8 | 523-67А | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 527-290 | Рукоятка крана |
Загрузка ...
|
|
| 10 | 527-291-1А | Кран катаракта |
Загрузка ...
|
|
| 11 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 12 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 13 | 353-04-1 | Шайба чистая 6 |
Загрузка ...
|
|
| 14 | 527-265 | Прокладка |
Загрузка ...
|
|
| 15 | сб.527-28 | Фильтр катаракта |
Загрузка ...
|
|
| 16 | 529-31 | Шайба |
Загрузка ...
|
|
| 17 | 301-101 | Заглушка |
Загрузка ...
|
|
| 18 | сб.527-25 | Поршень с пружиной и планкой |
Загрузка ...
|
|
| 19 | 527-261 | Поршень катаракта |
Загрузка ...
|
|
| 20 | 527-262 | Пружина катаракта |
Загрузка ...
|
|
| 21 | 527-263 | Планка катаракта |
Загрузка ...
|
|
| 22 | 353-11 | Шайба стопорная 7 |
Загрузка ...
|
|
| 23 | 556-56 | Болт М6х12 |
Загрузка ...
|
|
| 24 | 527-260-5 | Корпус катаракта |
Загрузка ...
|
|
| 25 | 527-264 | Пробка отстойник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
