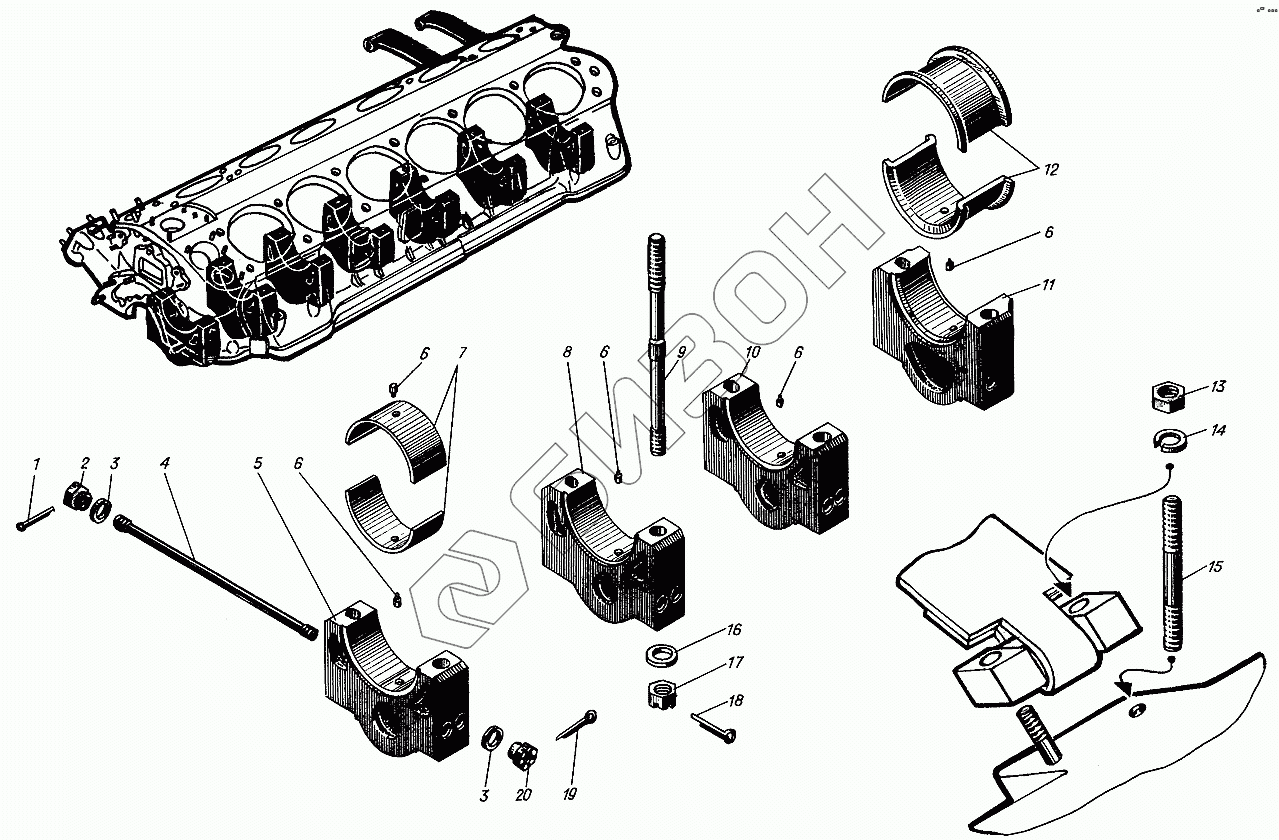

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Коренные подшипники
1
2
3
3
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 354-15 | Шплинт разводной 3,2х25 |
Загрузка ...
|
|
| 2 | 1201-81 | Гайка |
Загрузка ...
|
|
| 3 | 1201-110 | Шайба |
Загрузка ...
|
|
| 4 | 301-84-51 | Шпилька стягивающая |
Загрузка ...
|
|
| 5 | 1201-43 | Крышка первого подшипника |
Загрузка ...
|
|
| 6 | 301-25-1 | Стопор |
Загрузка ...
|
|
| 7 | 301-82/83-5 | Вкладыши верхний и нижний |
Загрузка ...
|
|
| 8 | 1201-50 | Крышка второго подшипника |
Загрузка ...
|
|
| 9 | 301-18-2А | Шпилька крепления крышек подшипников |
Загрузка ...
|
|
| 10 | 301-50-5 | Крышка среднего подшипника |
Загрузка ...
|
|
| 11 | 1201-48 | Крышка упорного подшипника |
Загрузка ...
|
|
| 12 | 501-82/83-1 | Вкладыши коренные упорные |
Загрузка ...
|
|
| 13 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 14 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 15 | 550-102 | Шпилька М8х40 |
Загрузка ...
|
|
| 16 | 301-113-1 | Шайба |
Загрузка ...
|
|
| 17 | 301-21-1 | Гайка |
Загрузка ...
|
|
| 18 | 354-18 | Шплинт разводной 4х36 |
Загрузка ...
|
|
| 19 | 354-12 | Шплинт разводной 2х20 |
Загрузка ...
|
|
| 20 | 1201-89 | Гайка с прорезами |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
