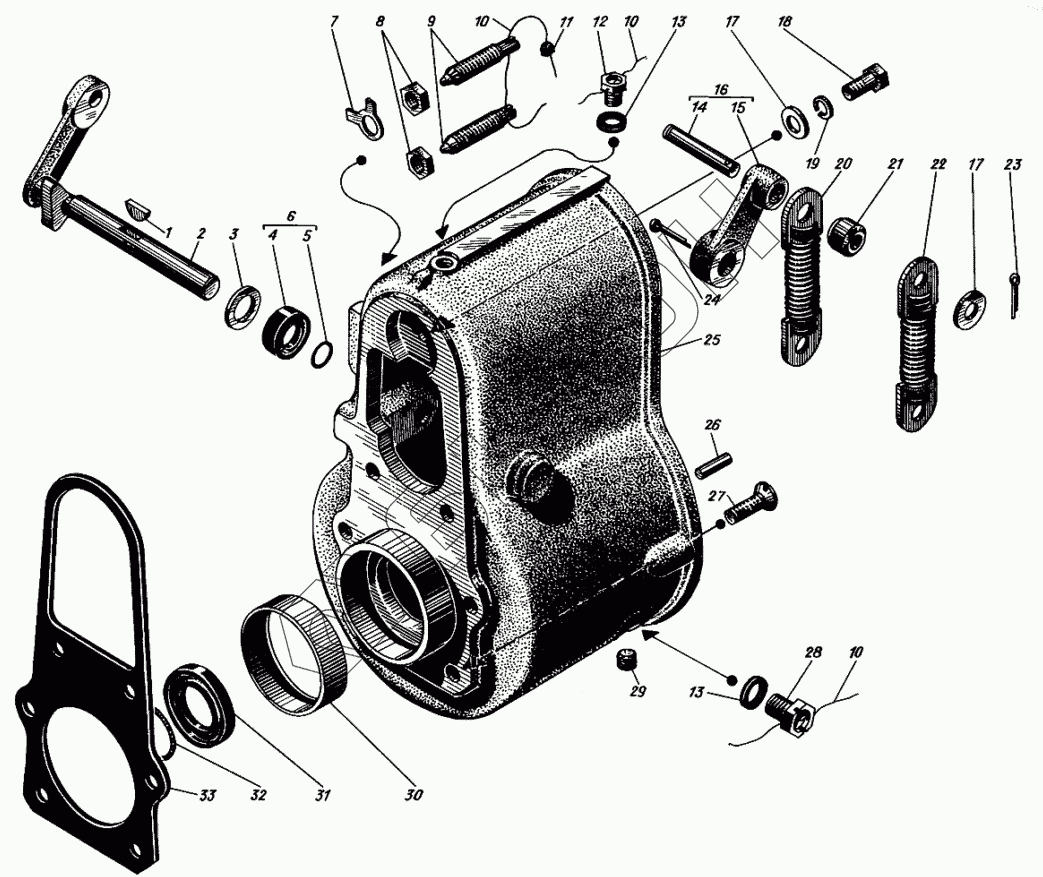

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Корпус регулятора
сб.515-663-7
сб.515-663
1
2
2
3
4
5
6
7
8
9
10
10
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.515-663-7 | сб.515-663-7 | Корпус регулятора в сборе |
Загрузка ...
|
|
| сб.515-663 | сб.515-663 | Корпус регулятора в сборе |
Загрузка ...
|
|
| 1 | 315-64 | Шпонка сегментная |
Загрузка ...
|
|
| 2 | 315-640-5 | Валик с рычагом |
Загрузка ...
|
|
| 2 | 515-640-3 | Валик с рычагом |
Загрузка ...
|
|
| 3 | 315-639-1 | Шайба |
Загрузка ...
|
|
| 4 | сб.315-666 | Манжета |
Загрузка ...
|
|
| 5 | 315-669 | Пружина манжеты |
Загрузка ...
|
|
| 6 | сб.315-668 | Манжета с пружиной |
Загрузка ...
|
|
| 7 | 353-16-1 | Шайба стопорная 8 |
Загрузка ...
|
|
| 8 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 9 | 315-49 | Винт ограничителя |
Загрузка ...
|
|
| 10 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 11 | 315-141 | Пломба |
Загрузка ...
|
|
| 12 | 301-101 | Заглушка |
Загрузка ...
|
|
| 13 | 529-31 | Шайба |
Загрузка ...
|
|
| 14 | 515-631 | Палец рычага пружин |
Загрузка ...
|
|
| 15 | 515-630 | Рычаг пружин |
Загрузка ...
|
|
| 16 | сб.515-661 | Рычаг пружин |
Загрузка ...
|
|
| 17 | 353-04-1 | Шайба чистая 6 |
Загрузка ...
|
|
| 18 | 356-84 | Болт М6х20 |
Загрузка ...
|
|
| 19 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 20 | сб.515-602-6 | Пружина регулятора |
Загрузка ...
|
|
| 21 | 515-634 | Втулка дистанционная |
Загрузка ...
|
|
| 22 | сб.1215-602 | Пружина регулятора |
Загрузка ...
|
|
| 23 | 354-17 | Шплинт разводной 2х12 |
Загрузка ...
|
|
| 24 | 354-12 | Шплинт разводной 2х20 |
Загрузка ...
|
|
| 25 | сб.1215-601 | Корпус регулятора |
Загрузка ...
|
|
| 25 | сб.515-601-1 | Корпус регулятора |
Загрузка ...
|
|
| 26 | 515-18 | Штифт |
Загрузка ...
|
|
| 27 | 327-44 | Винт стяжной |
Загрузка ...
|
|
| 28 | 315-648 | Пробка |
Загрузка ...
|
|
| 29 | 556-12 | Винт стопорный М8х8 |
Загрузка ...
|
|
| 30 | 327-99-2 | Гильза подшипника |
Загрузка ...
|
|
| 31 | сб.327-18-1А | Манжета с пружиной |
Загрузка ...
|
|
| 32 | 327-49-2 | Пружина манжеты |
Загрузка ...
|
|
| 33 | 327-109-1 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
