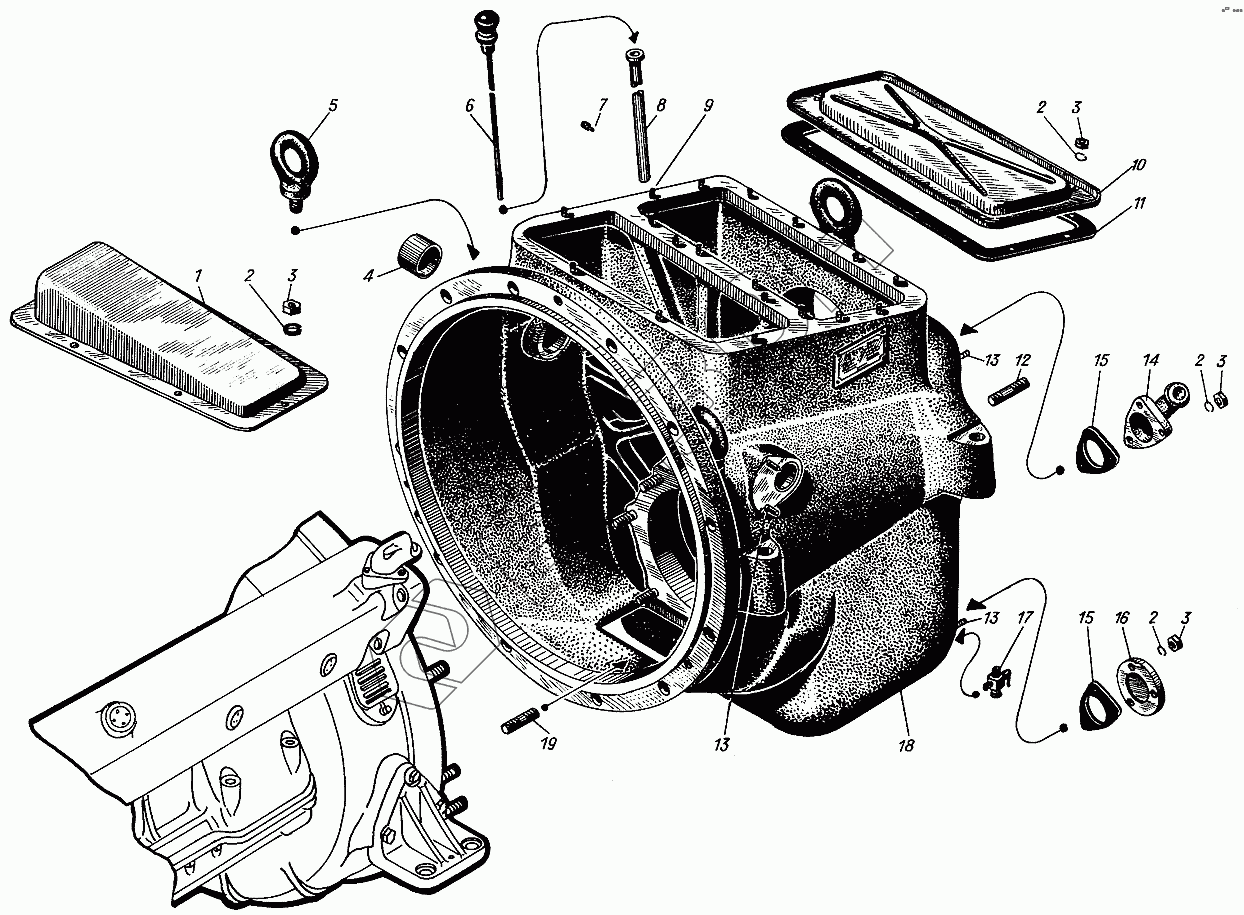

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Корпус реверс-редуктора
1
2
2
2
2
3
3
3
3
4
5
6
6
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 525-14-3 | Крышка отсека муфты |
Загрузка ...
|
|
| 2 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 3 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 4 | 525-197 | Втулка |
Загрузка ...
|
|
| 5 | 301-29А | Рым-болт |
Загрузка ...
|
|
| 6 | сб.525-06А | Маслоуказатель |
Загрузка ...
|
|
| 6 | сб.525-06-1А | Маслоуказатель |
Загрузка ...
|
|
| 7 | 556-12 | Винт стопорный М8х8 |
Загрузка ...
|
|
| 8 | 525-102-1 | Кожух маслоуказателя |
Загрузка ...
|
|
| 9 | 550-110 | Шпилька М8х28 |
Загрузка ...
|
|
| 10 | 525-23-2 | Крышка корпуса |
Загрузка ...
|
|
| 11 | 525-22 | Прокладка |
Загрузка ...
|
|
| 12 | 550-05 | Шпилька М12х65 |
Загрузка ...
|
|
| 13 | 550-100 | Шпилька М8х38 |
Загрузка ...
|
|
| 14 | 1218-20-1 | Патрубок |
Загрузка ...
|
|
| 15 | 525-139-2 | Прокладка |
Загрузка ...
|
|
| 16 | 525-138-1 | Заглушка |
Загрузка ...
|
|
| 17 | У36-07-41 | Краник сливной |
Загрузка ...
|
|
| 18 | 1225-16-5 | Корпус реверс-редуктора |
Загрузка ...
|
|
| 18 | сб.1225-01-5 | Корпус реверс-редуктора |
Загрузка ...
|
|
| 19 | 550-07 | Шпилька М12х60 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
