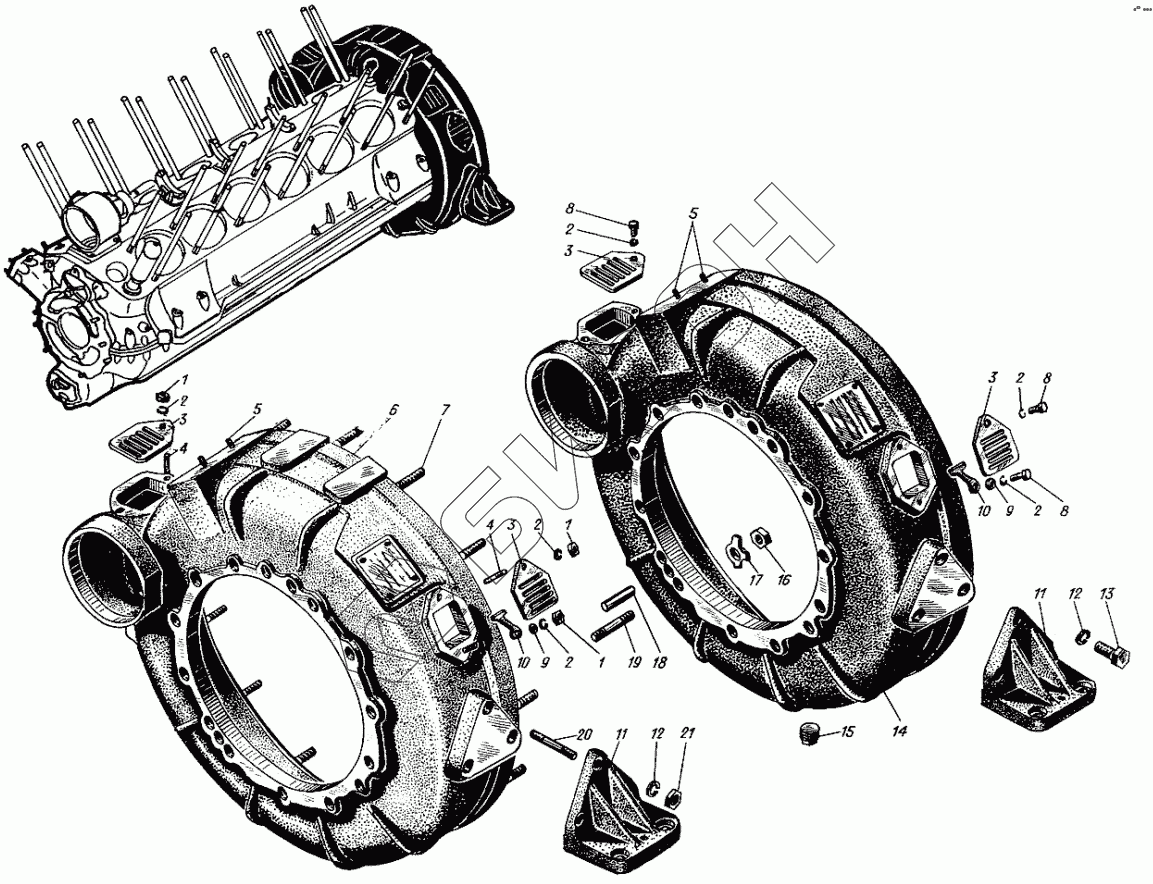

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Кожух маховика
1
1
1
2
2
2
2
2
2
3
3
3
3
4
4
5
5
6
7
8
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 2 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 3 | 501-125-2 | Щиток кожуха маховика |
Загрузка ...
|
|
| 4 | 550-110 | Шпилька М8х28 |
Загрузка ...
|
|
| 5 | 550-101 | Шпилька М6х26 |
Загрузка ...
|
|
| 6 | сб.1201-22-12 | Кожух маховика |
Загрузка ...
|
|
| 7 | 550-05 | Шпилька М12х65 |
Загрузка ...
|
|
| 8 | 556-05 | Болт М8х16 |
Загрузка ...
|
|
| 9 | 353-05-1 | Шайба чистая 8 |
Загрузка ...
|
|
| 10 | 1201-15-3 | Указатель |
Загрузка ...
|
|
| 11 | 1201-130-2 | Опора задняя |
Загрузка ...
|
|
| 12 | 353-29 | Шайба пружинная 18Н |
Загрузка ...
|
|
| 13 | 556-57 | Болт М18х48 |
Загрузка ...
|
|
| 14 | сб.1201-22-14 | Кожух маховика |
Загрузка ...
|
|
| 15 | 501-127-1 | Заглушка |
Загрузка ...
|
|
| 16 | 551-03 | Гайка М14 |
Загрузка ...
|
|
| 17 | 553-32 | Шайба стопорная 15 |
Загрузка ...
|
|
| 18 | 552-10 | Штифт цилиндрический 20х45 |
Загрузка ...
|
|
| 19 | 550-03 | Шпилька М14х78 |
Загрузка ...
|
|
| 20 | 550-48 | Шпилька М18х64 |
Загрузка ...
|
|
| 21 | 330-341 | Гайка М18 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
