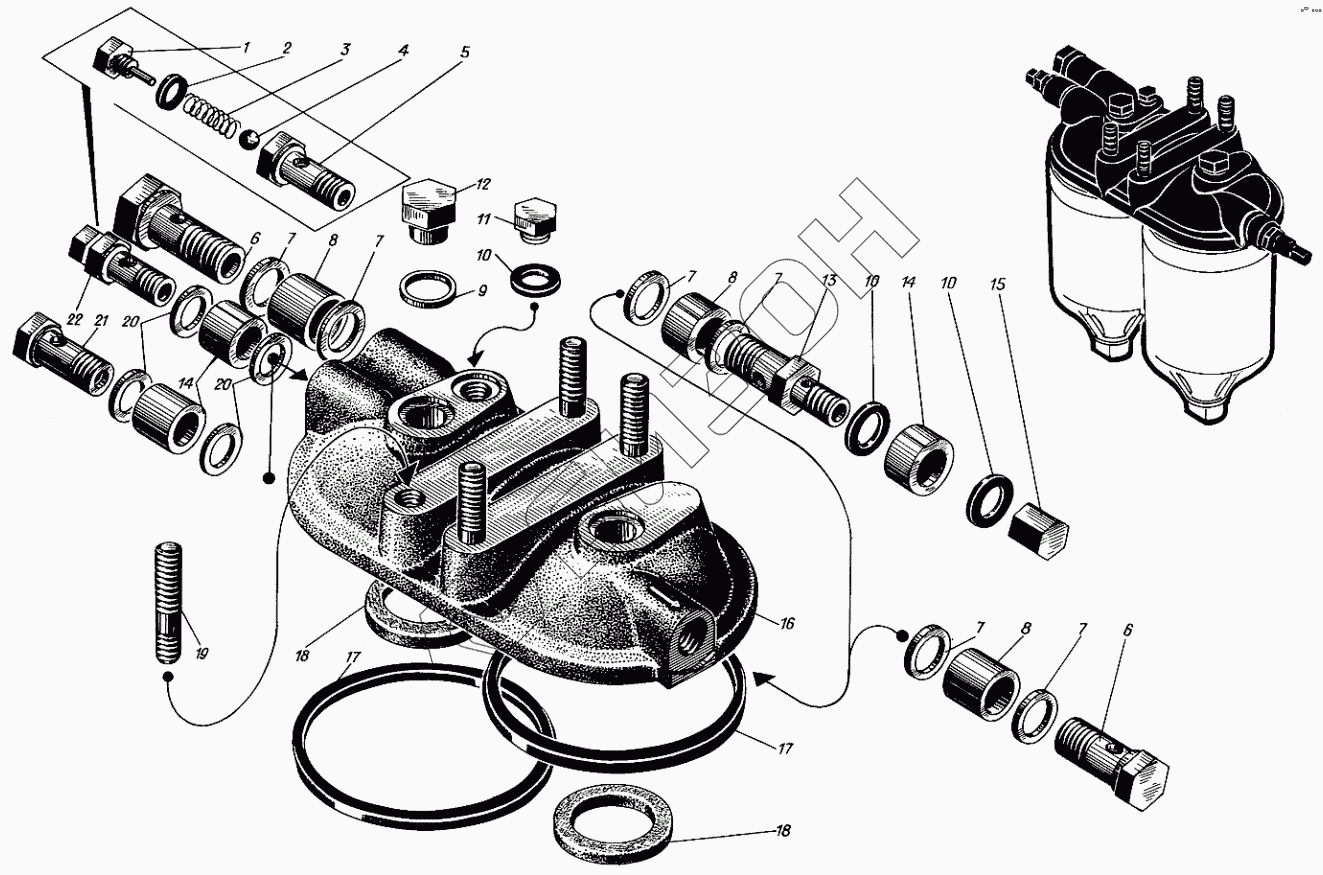

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Крышка топливного фильтра
1
2
3
4
5
6
6
7
7
7
7
7
7
8
8
8
9
10
10
10
11
12
13
14
14
15
16
17
17
18
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1227Т-321 | Винт |
Загрузка ...
|
|
| 2 | 327-126А | Прокладка |
Загрузка ...
|
|
| 3 | 1227-76 | Пружина |
Загрузка ...
|
|
| 4 | 311-78 | Шарик 5мм |
Загрузка ...
|
|
| 5 | 1227Т-320 | Корпус обратного клапана |
Загрузка ...
|
|
| 6 | 1229-10 | Зажим |
Загрузка ...
|
|
| 7 | 355-11 | Кольцо уплотнительное 16х22 |
Загрузка ...
|
|
| 8 | 540-01А | Втулка защитная |
Загрузка ...
|
|
| 9 | 329-30 | Прокладка |
Загрузка ...
|
|
| 10 | 529-31 | Шайба |
Загрузка ...
|
|
| 11 | 301-101 | Заглушка |
Загрузка ...
|
|
| 12 | 329-29 | Гайка стягивающая |
Загрузка ...
|
|
| 13 | 1229-11 | Штуцер |
Загрузка ...
|
|
| 14 | 340-24-1В | Втулка защитная |
Загрузка ...
|
|
| 15 | 329-21 | Гайка глухая |
Загрузка ...
|
|
| 16 | 1229-09 | Крышка фильтра |
Загрузка ...
|
|
| 17 | 329-28-2 | Прокладка |
Загрузка ...
|
|
| 18 | 329-27-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | 350-85 | Шпилька М12х46 |
Загрузка ...
|
|
| 20 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 21 | 502-80 | Зажим |
Загрузка ...
|
|
| 22 | сб.1227Т-31 | Клапан обратный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
