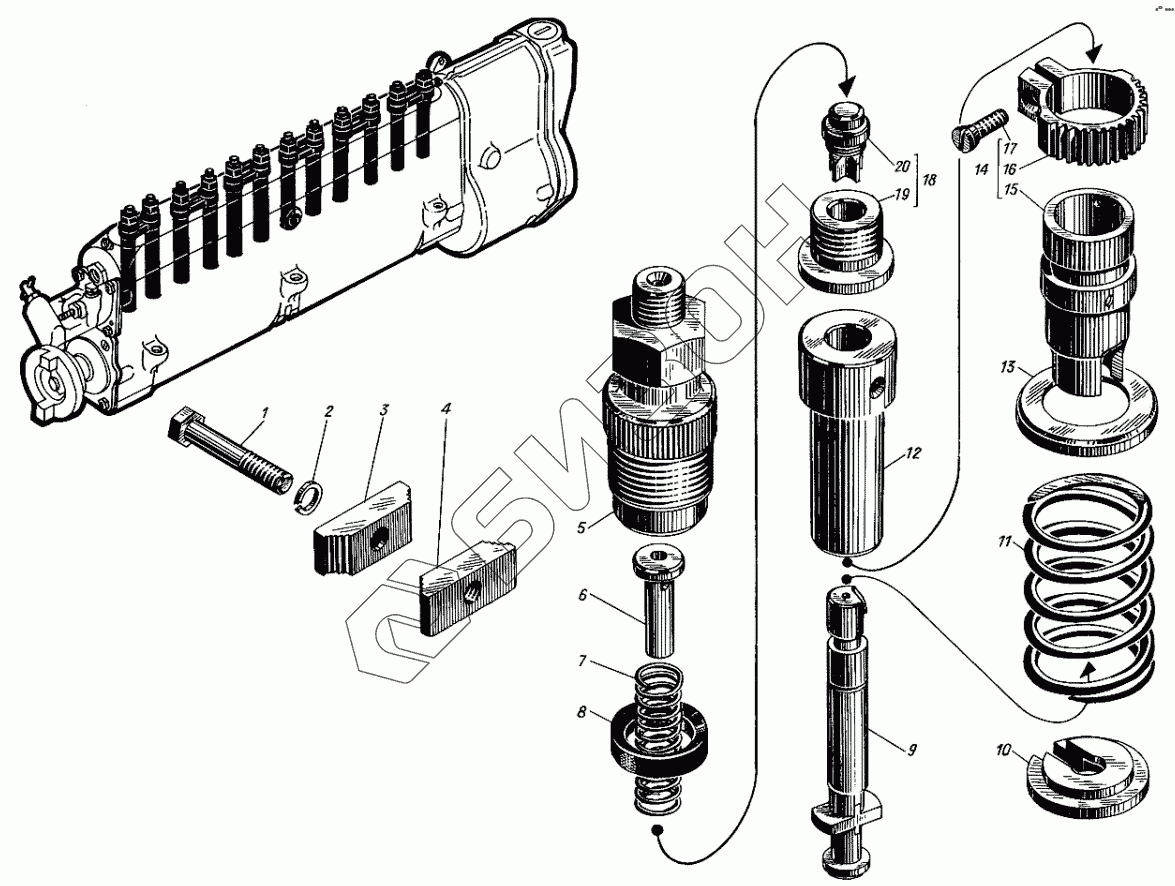

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Нагнетающая секция
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3327-105 | Болт |
Загрузка ...
|
|
| 2 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 3 | 3327-103 | Планка стопорная |
Загрузка ...
|
|
| 4 | 3327-104 | Планка стопорная |
Загрузка ...
|
|
| 5 | 3327-77-9 | Штуцер нажимной |
Загрузка ...
|
|
| 6 | 3327-121-1 | Ограничитель |
Загрузка ...
|
|
| 7 | 3327-78-1 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 8 | 3327-61-2А | Прокладка |
Загрузка ...
|
|
| 9 | 327-57-1 | Плунжер топливного насоса |
Загрузка ...
|
|
| 9 | 527-57-3 | Плунжер топливного насоса |
Загрузка ...
|
|
| 10 | 3327-81-1 | Тарелка пружины нижняя |
Загрузка ...
|
|
| 11 | 3327-79-1А | Пружина плунжера |
Загрузка ...
|
|
| 12 | 327-58-1 | Гильза плунжера |
Загрузка ...
|
|
| 13 | 3327-80-1 | Тарелка пружины верхняя |
Загрузка ...
|
|
| 14 | сб.3327-06 | Гильза поворотная |
Загрузка ...
|
|
| 15 | 3327-54 | Гильза поворотная |
Загрузка ...
|
|
| 16 | 327-55-1 | Венец зубчатый |
Загрузка ...
|
|
| 17 | 327-56-1 | Шуруп венца |
Загрузка ...
|
|
| 18 | сб.3327-08-1А | Клапан нагнетательный 8НК24Б |
Загрузка ...
|
|
| 19 | 3327-60-1 | Седло клапана нагнетательного |
Загрузка ...
|
|
| 20 | 3327-39-1А | Клапан нагнетательный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
