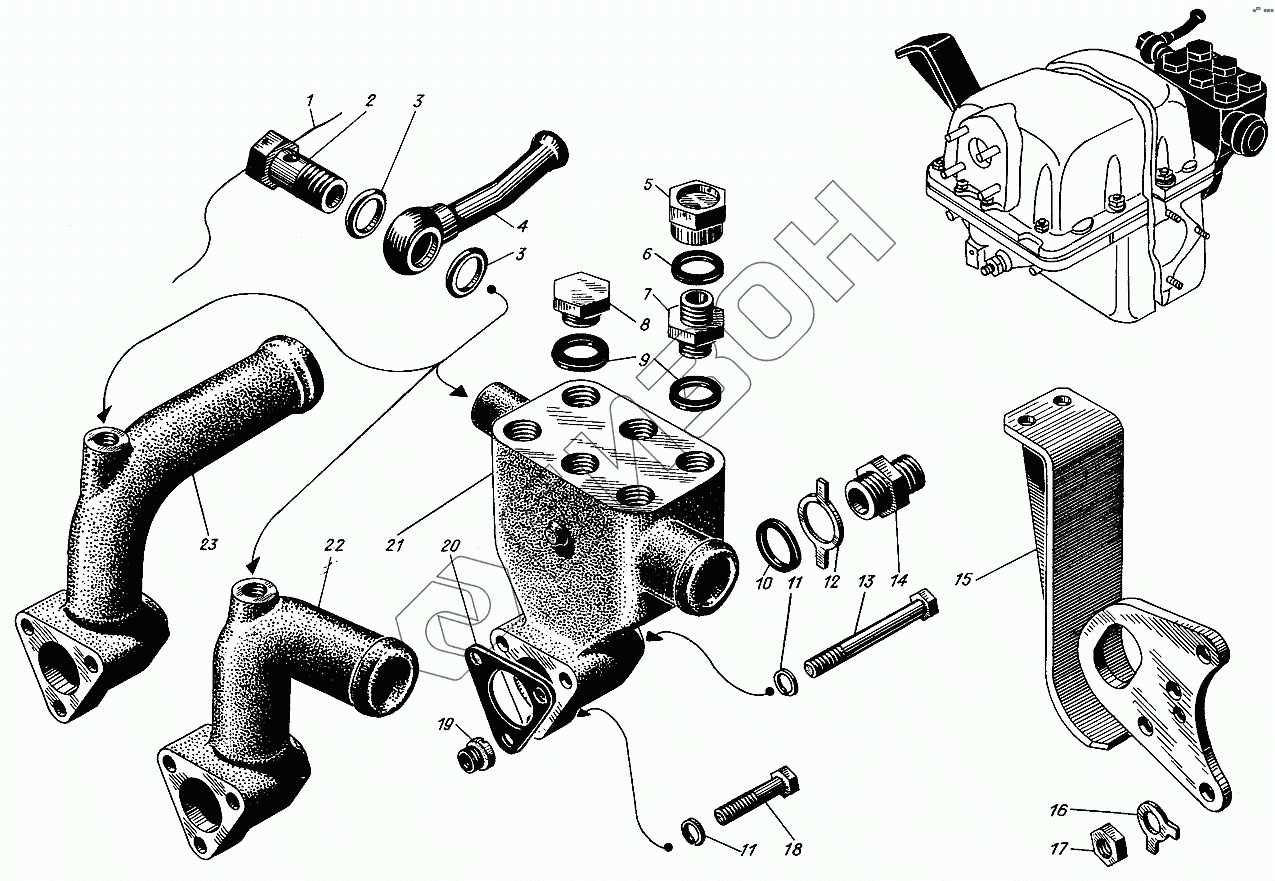

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Патрубки правого блока цилиндров
сб.506-16
сб.506-15
1
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.506-16 | сб.506-16 | Патрубок в сборе |
Загрузка ...
|
|
| сб.506-15 | сб.506-15 | Патрубок в сборе |
Загрузка ...
|
|
| 1 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 2 | 320-37 | Зажим |
Загрузка ...
|
|
| 3 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 4 | сб.406-14 | Трубка отвода пара |
Загрузка ...
|
|
| 4 | сб.306-14 | Трубка отвода пара |
Загрузка ...
|
|
| 5 | 3327-116 | Гайка |
Загрузка ...
|
|
| 6 | 535-73 | Шайба 18 |
Загрузка ...
|
|
| 7 | 1218-35 | Штуцер |
Загрузка ...
|
|
| 8 | 312-38-2 | Заглушка |
Загрузка ...
|
|
| 9 | 355-22 | Кольцо уплотнительное 20х26 |
Загрузка ...
|
|
| 10 | 355-10 | Кольцо уплотнительное 24х30 |
Загрузка ...
|
|
| 11 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 12 | 312-13-2 | Замок пластинчатый |
Загрузка ...
|
|
| 13 | 356-74-1 | Болт М8х65 |
Загрузка ...
|
|
| 14 | 537-87 | Штуцер приемника аэротермометра |
Загрузка ...
|
|
| 15 | сб.1206-27-4 | Кронштейн для транспортировки |
Загрузка ...
|
|
| 16 | 353-21 | Шайба стопорная 9 |
Загрузка ...
|
|
| 17 | 351-08 | Гайка М9 |
Загрузка ...
|
|
| 18 | 356-78 | Болт М8х40 |
Загрузка ...
|
|
| 19 | 306-129 | Втулка |
Загрузка ...
|
|
| 20 | 306-32 | Прокладка |
Загрузка ...
|
|
| 21 | 506-30-6 | Патрубок |
Загрузка ...
|
|
| 22 | 506-30-2 | Патрубок правый |
Загрузка ...
|
|
| 23 | 1206-30-2 | Патрубок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
Название:
Номер:
Примечание:
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
