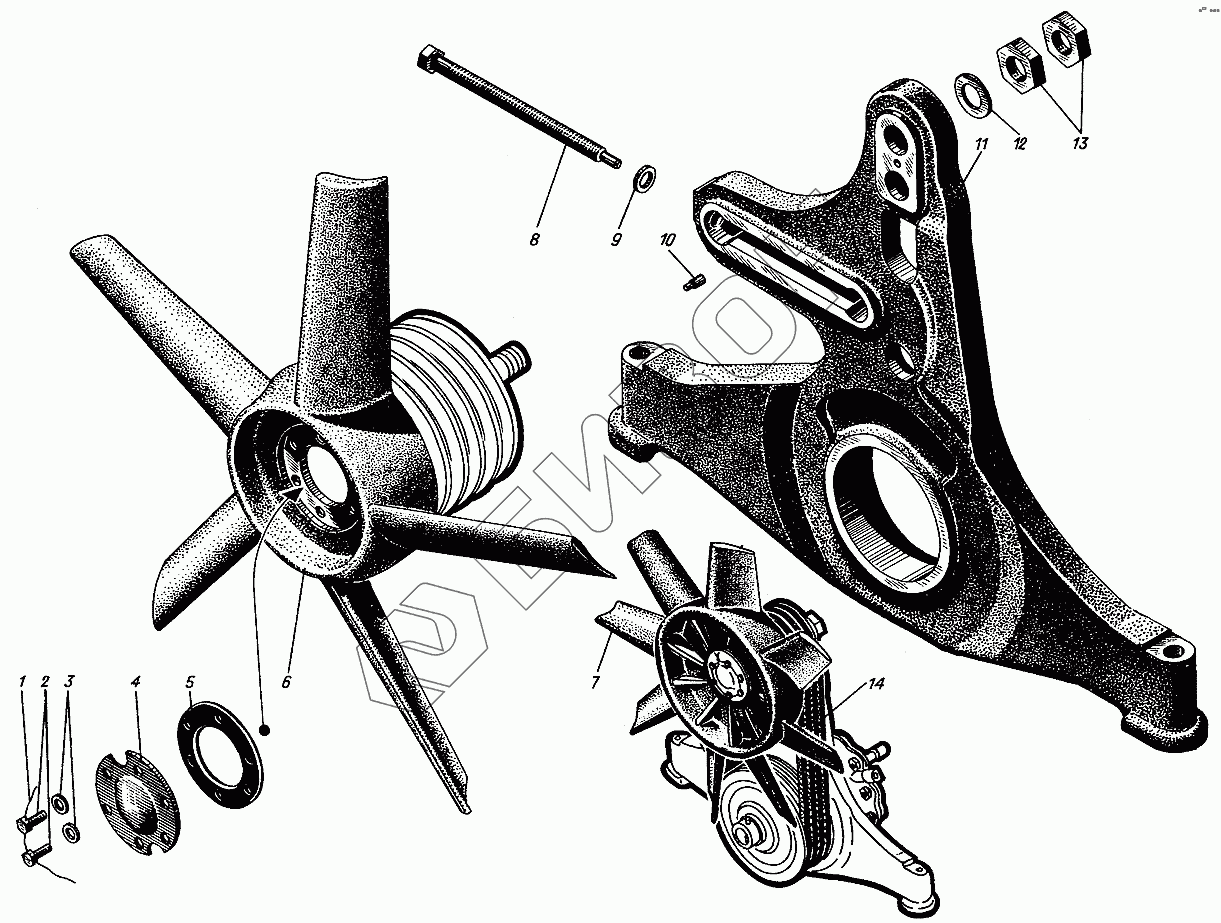

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Передняя балка и крыльчатка вентилятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 354-22 Проволока стопорная
Загрузка ...
2 556-14 Болт М10х30
Загрузка ...
3 353-07-1 Шайба чистая 10
Загрузка ...
4 1214-26 Крышка
Загрузка ...
5 1214-25 Прокладка
Загрузка ...
6 1214М-10-4 Крыльчатка вентилятора
Загрузка ...
7 1214-10-18 Крыльчатка вентилятора
Загрузка ...
8 1214-28-6 Болт натяжной
Загрузка ...
9 553-08 Шайба чистая 14
Загрузка ...
10 301-25-1 Стопор
Загрузка ...
11 1214-12-4 Балка передняя
Загрузка ...
12 307-14-1 Кольцо установочное
Загрузка ...
13 551-09 Гайка М30
Загрузка ...
14 1214-24 Ремень привода вентилятора
Загрузка ...
14 1214-24-50 Ремень привода вентилятора
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
