Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Рукоятка управления дизелем

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15

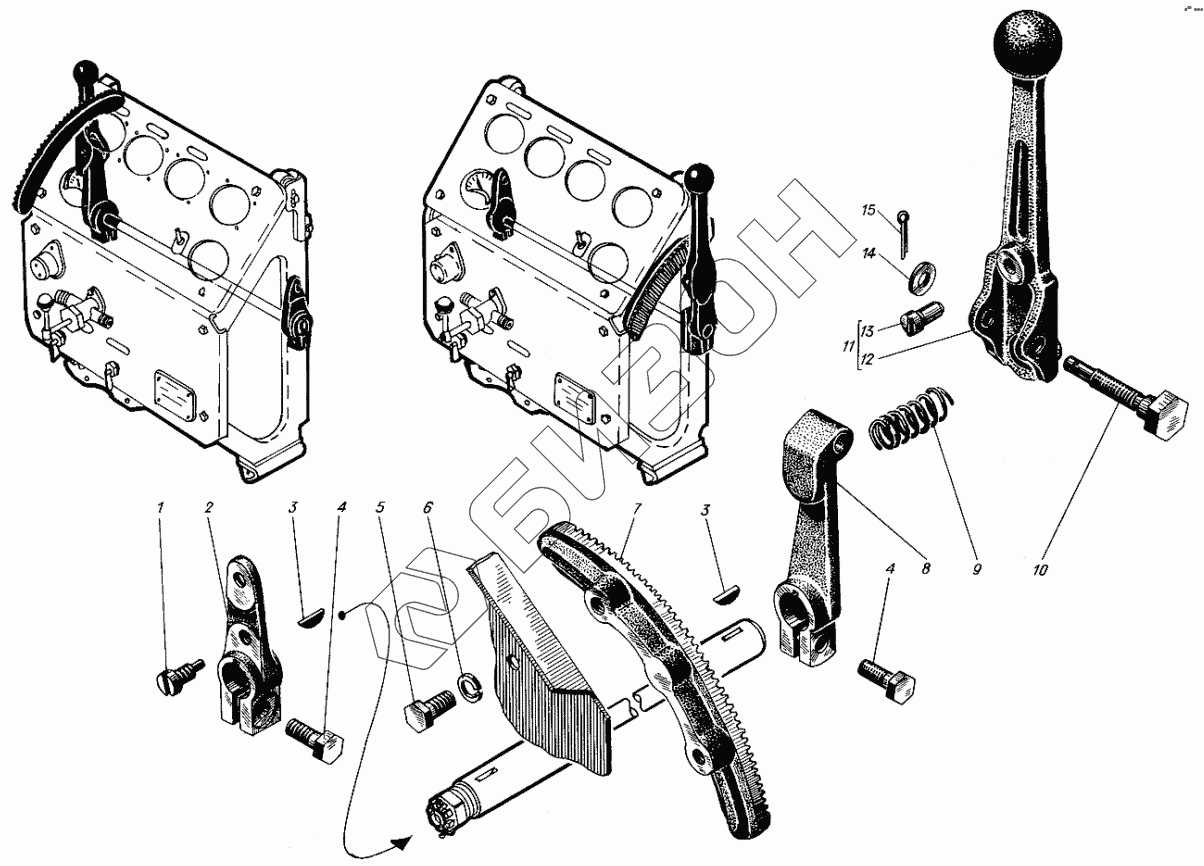

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 3327-84 Винт стопорный
Загрузка ...
2 1237-121 Рычаг
Загрузка ...
3 315-64 Шпонка сегментная
Загрузка ...
4 556-07 Болт М8х22
Загрузка ...
5 556-05 Болт М8х16
Загрузка ...
6 353-24 Шайба пружинная 8Т
Загрузка ...
7 537-18-11 Сектор
Загрузка ...
8 537-26-7 Рычаг ручки
Загрузка ...
9 537-22-10 Пружина ручки сектора
Загрузка ...
10 537-21-11 Винт тонкой регулировки
Загрузка ...
11 сб.537-175 Ручка сектора с фиксатором
Загрузка ...
12 537-19-10 Ручка сектора
Загрузка ...
13 537-20-10 Фиксатор ручки
Загрузка ...
14 353-05-1 Шайба чистая 8
Загрузка ...
15 354-19 Шплинт разводной 3,2х18
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
