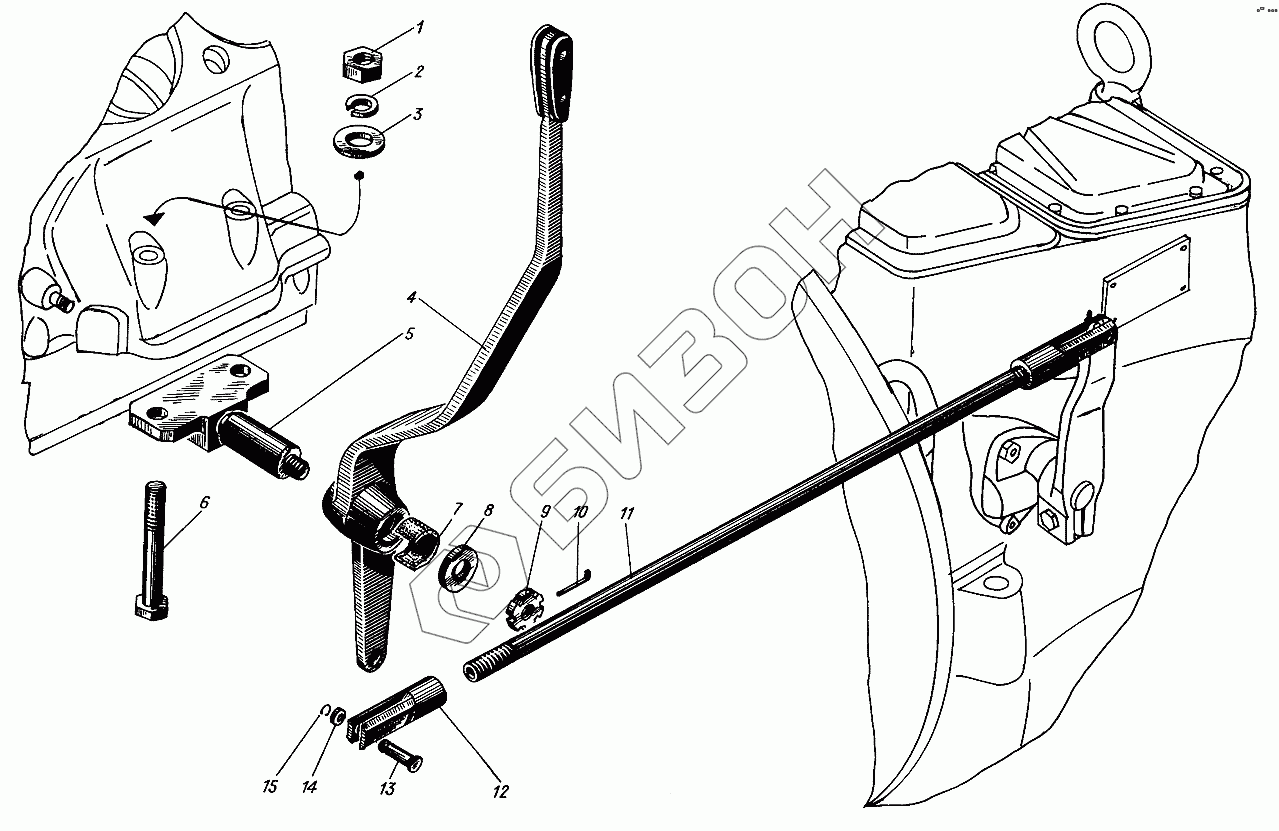

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Рычаг управления реверс-редуктором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 551-03 Гайка М14
Загрузка ...
2 353-28 Шайба пружинная 14Н
Загрузка ...
3 553-08 Шайба чистая 14
Загрузка ...
4 сб.1237-13-1 Рычаг управления реверс-редуктором
Загрузка ...
5 1237-70 Цапфа
Загрузка ...
6 556-58 Болт М14х130
Загрузка ...
7 1237-72 Сальник
Загрузка ...
8 308-82-2 Кольцо установочное
Загрузка ...
9 584-71 Гайка
Загрузка ...
10 584-73 Проволока стопорная
Загрузка ...
11 1237-74 Тяга
Загрузка ...
12 1237-73 Вилка
Загрузка ...
13 525-86-2 Ось ролика
Загрузка ...
14 553-36 Шайба 10
Загрузка ...
15 525-274 Кольцо стопорное
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
