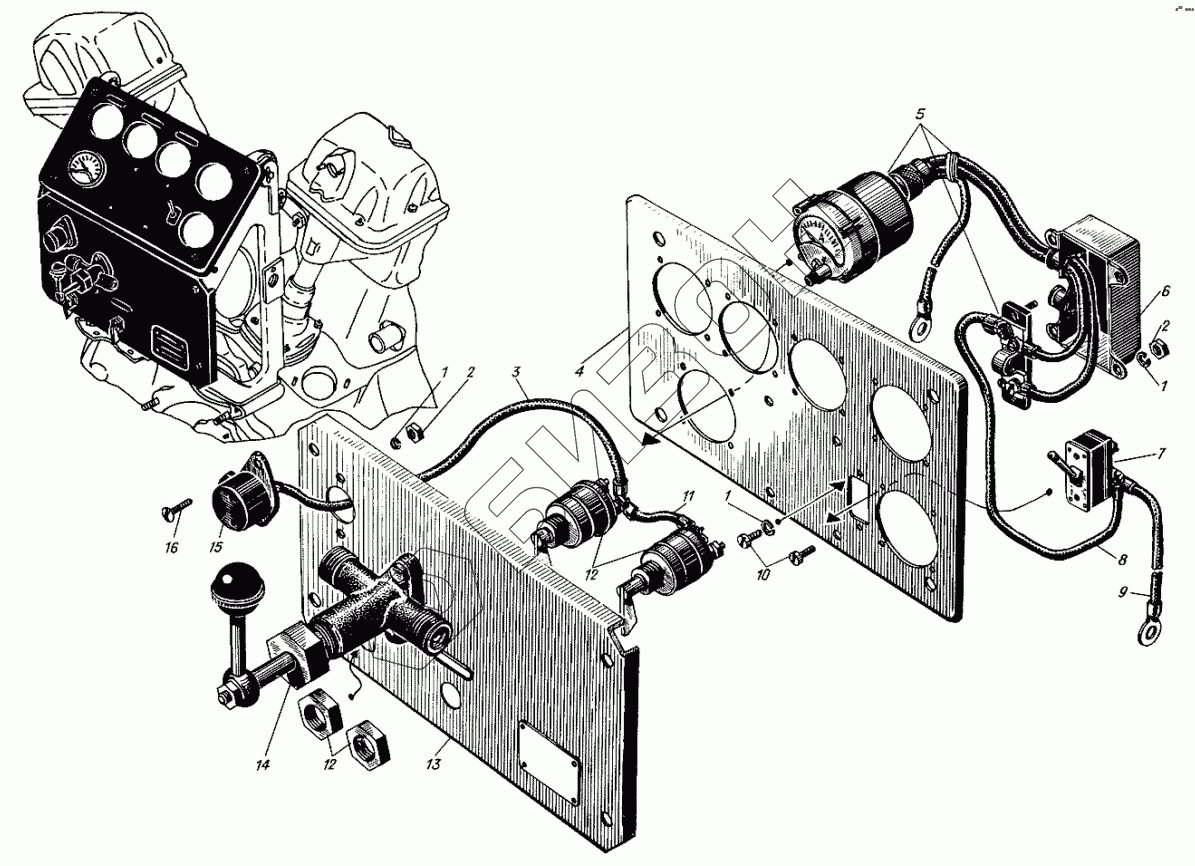

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Щиток приборов и щиток управления
1
1
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 553-09-1 | Шайба пружинная 4Л |
Загрузка ...
|
|
| 2 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 3 | сб.537-172-1 | Провод от розетки к кнопке стартера |
Загрузка ...
|
|
| 4 | 1237-61-1 | Щиток приборов |
Загрузка ...
|
|
| 4 | сб.1237-01-2 | Щиток приборов в сборе |
Загрузка ...
|
|
| 5 | сб.537-177 | Вольтамперметр ВА-240 |
Загрузка ...
|
|
| 5 | сб.537-177 | Вольтамперметр ВА-240 |
Загрузка ...
|
|
| 6 | сб.537-05-11 | Крышка защиты шунта |
Загрузка ...
|
|
| 7 | 537-405 | Автомат защиты сети АЗС-50 |
Загрузка ...
|
|
| 8 | сб.538-10-5 | Провод от автомата защиты к шунту вольтамперметра |
Загрузка ...
|
|
| 9 | сб.538-06-2 | Провод к кнопке стартера |
Загрузка ...
|
|
| 10 | 356-46 | Винт М4х12 |
Загрузка ...
|
|
| 11 | сб.538-07-2 | Провод от кнопки стартера к кнопке насоса |
Загрузка ...
|
|
| 12 | 538-27-3 | Включатель ВК-317А2 |
Загрузка ...
|
|
| 13 | сб.1237-12-13 | Щиток управления |
Загрузка ...
|
|
| 13 | сб.1237-02-13 | Щиток управления в сборе |
Загрузка ...
|
|
| 14 | сб.522-100-1 | Редуктор воздушный пусковой |
Загрузка ...
|
|
| 15 | 537-182-1 | Вилка штепсельная ШВ-51 |
Загрузка ...
|
|
| 15 | 537-181-1 | Розетка штепсельная ШР-51 |
Загрузка ...
|
|
| 16 | 556-60-1 | Винт М4х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
