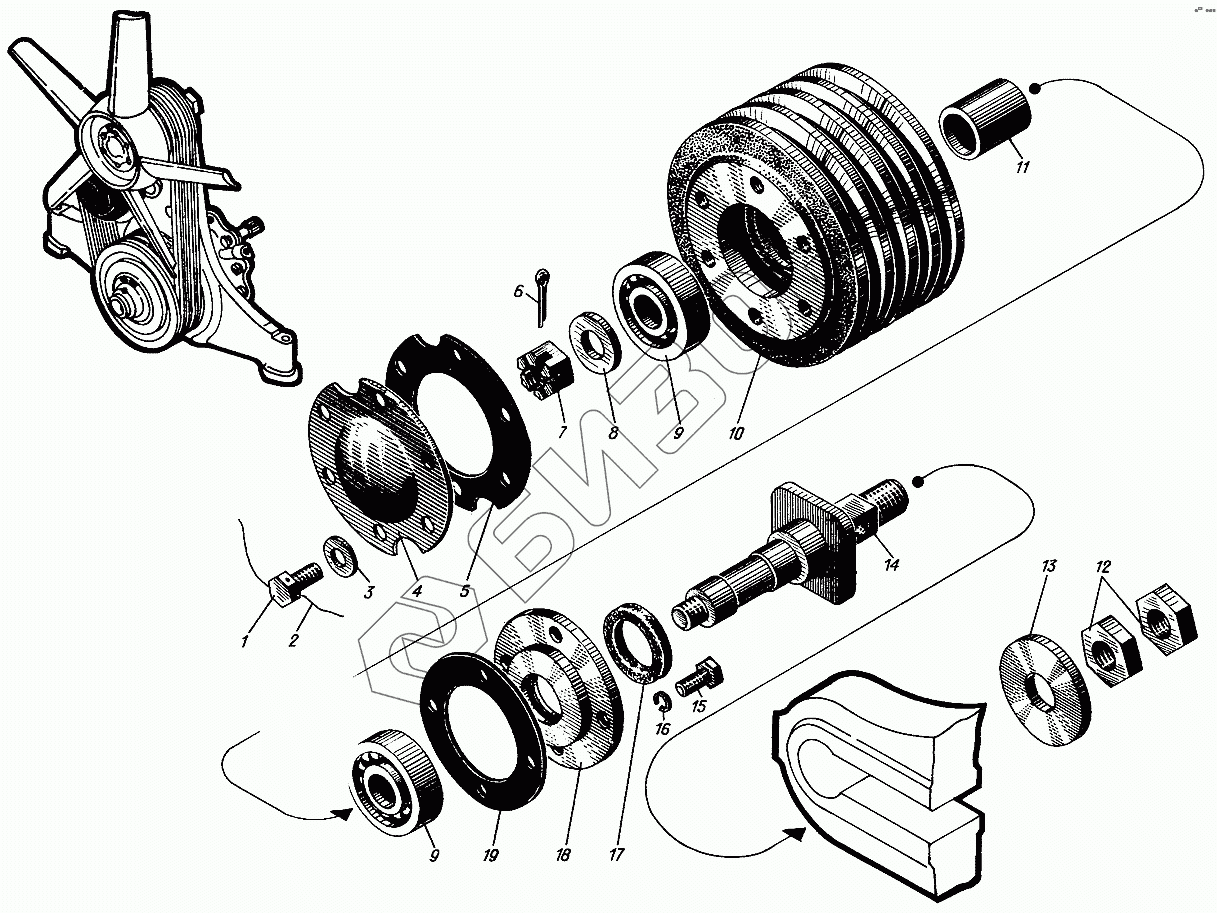

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Шкив натяжной
сб.1214-04
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.1214-04 | сб.1214-04 | Шкив натяжной |
Загрузка ...
|
|
| 1 | 556-13 | Болт М8х12 |
Загрузка ...
|
|
| 2 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 3 | 353-05-1 | Шайба чистая 8 |
Загрузка ...
|
|
| 4 | 1214-26 | Крышка |
Загрузка ...
|
|
| 5 | 1214-25 | Прокладка |
Загрузка ...
|
|
| 6 | 354-15 | Шплинт разводной 3,2х25 |
Загрузка ...
|
|
| 7 | 351-22-1 | Гайка М16 |
Загрузка ...
|
|
| 8 | 302-50 | Шайба |
Загрузка ...
|
|
| 9 | 302-16-1 | Шарикоподшипник №60-305 |
Загрузка ...
|
|
| 10 | 1214-73-1 | Шкив натяжной |
Загрузка ...
|
|
| 11 | 514-21 | Трубка распорная |
Загрузка ...
|
|
| 12 | 514-15-1 | Гайка |
Загрузка ...
|
|
| 13 | 514-23-1 | Шайба |
Загрузка ...
|
|
| 14 | 1214-74 | Валик натяжного шкива |
Загрузка ...
|
|
| 15 | 556-07 | Болт М8х22 |
Загрузка ...
|
|
| 16 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 17 | 514-18-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | 514-17-2 | Корпус сальника |
Загрузка ...
|
|
| 19 | 514-19-1 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
