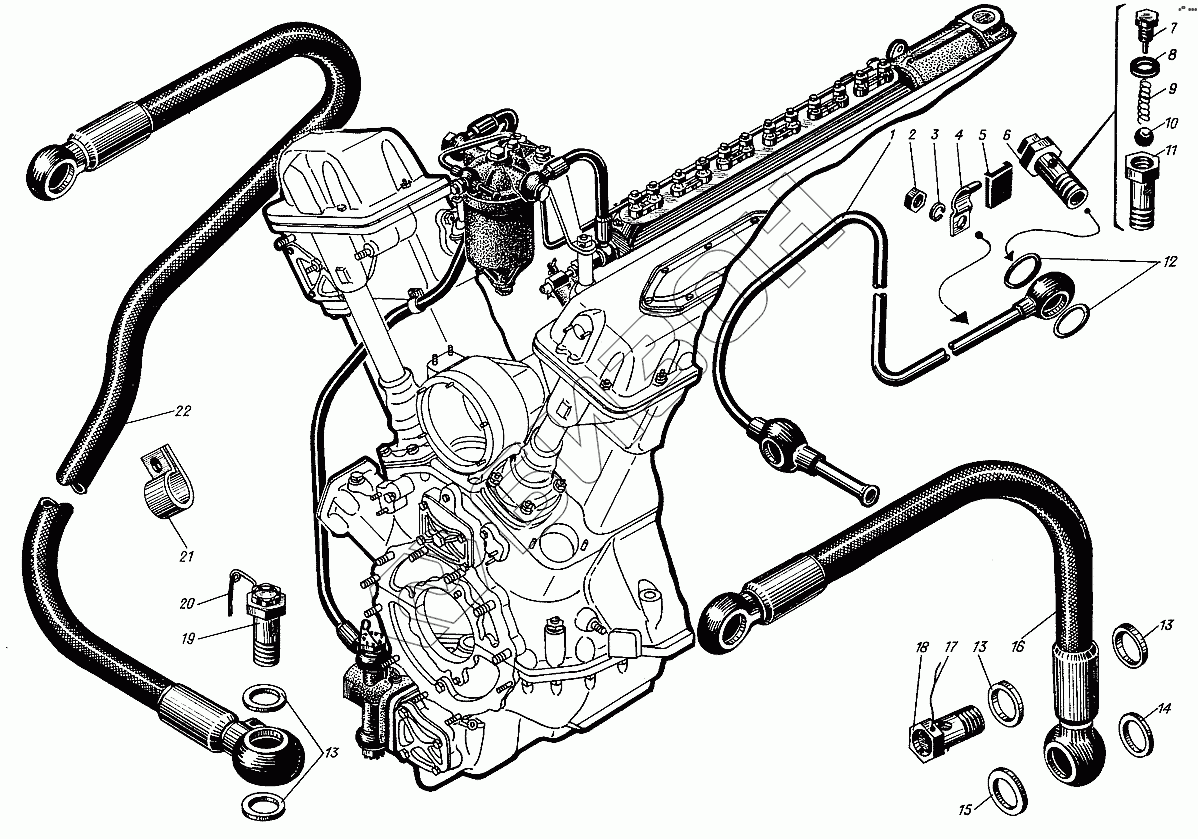

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Топливный трубопровод
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.1235-01-36 | Трубка выпуска воздуха |
Загрузка ...
|
|
| 2 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 3 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 4 | 335-15 | Планка нажимная |
Загрузка ...
|
|
| 5 | 3335-38-1А | Прокладка |
Загрузка ...
|
|
| 6 | 320-37 | Зажим |
Загрузка ...
|
|
| 6 | сб.1227Т-31 | Клапан обратный |
Загрузка ...
|
|
| 7 | 1227Т-321 | Винт |
Загрузка ...
|
|
| 8 | 327-126А | Прокладка |
Загрузка ...
|
|
| 9 | 1227-76 | Пружина |
Загрузка ...
|
|
| 10 | 311-78 | Шарик 5мм |
Загрузка ...
|
|
| 11 | 1227Т-320 | Корпус обратного клапана |
Загрузка ...
|
|
| 12 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 13 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 14 | 535-73 | Шайба 18 |
Загрузка ...
|
|
| 15 | 535-70 | Шайба 22 |
Загрузка ...
|
|
| 16 | сб.1235-07-37 | Рукав гибкий к топливному насосу |
Загрузка ...
|
|
| 16 | сб.1235-07-47 | Рукав гибкий к топливному насосу |
Загрузка ...
|
|
| 17 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 18 | 3327-112 | Зажим |
Загрузка ...
|
|
| 19 | 465А13 | Зажим |
Загрузка ...
|
|
| 20 | 332-43 | Пружина угольника |
Загрузка ...
|
|
| 21 | 320-86 | Хомут подвесной |
Загрузка ...
|
|
| 22 | сб.1235-09-36 | Рукав гибкий к топливному фильтру |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
