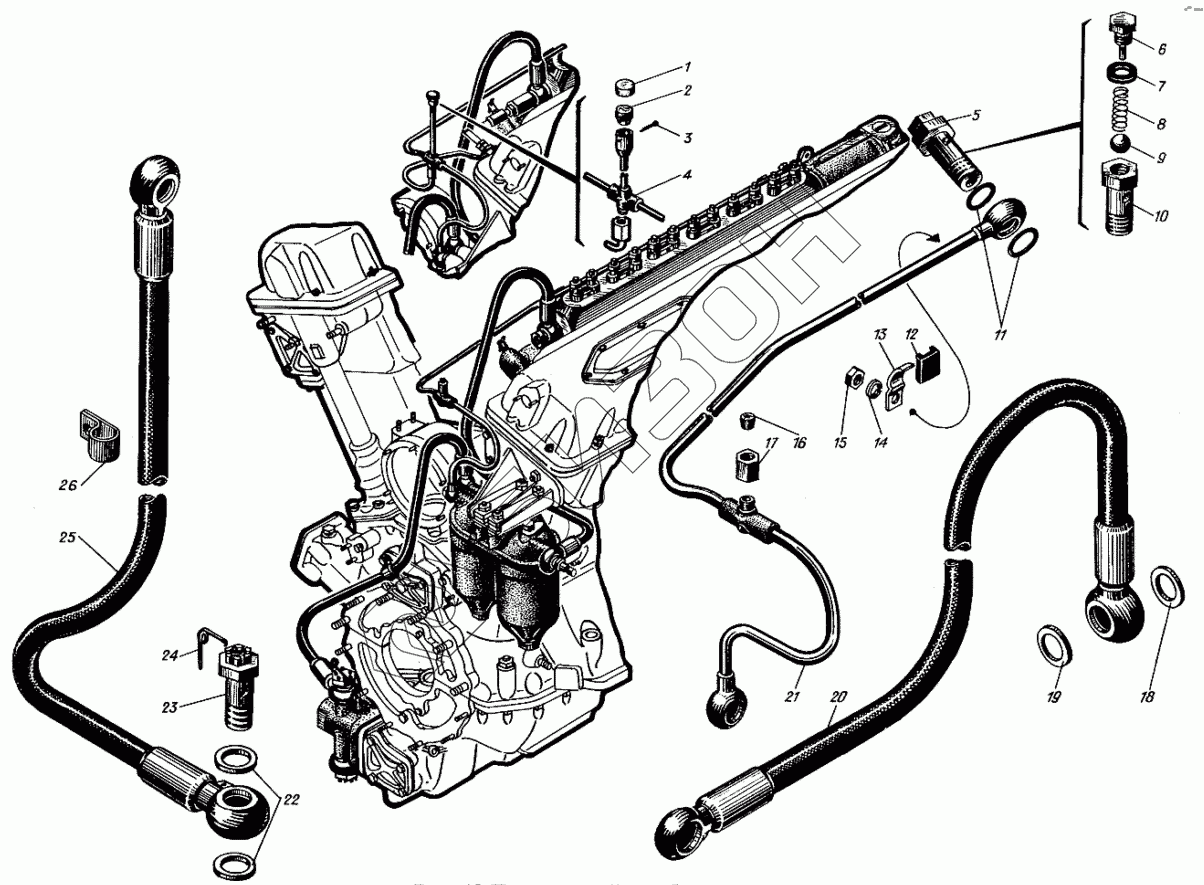

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Топливный трубопровод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1235-95 | Крышка суфлера |
Загрузка ...
|
|
| 2 | 1235-86 | Набивка фильтрующая |
Загрузка ...
|
|
| 3 | 354-15 | Шплинт разводной 3,2х25 |
Загрузка ...
|
|
| 4 | сб.1235-01-10 | Трубка выпуска воздуха |
Загрузка ...
|
|
| 5 | сб.1227Т-31 | Клапан обратный |
Загрузка ...
|
|
| 6 | 1227Т-321 | Винт |
Загрузка ...
|
|
| 7 | 327-126А | Прокладка |
Загрузка ...
|
|
| 8 | 1227-76 | Пружина |
Загрузка ...
|
|
| 9 | 311-78 | Шарик 5мм |
Загрузка ...
|
|
| 10 | 1227Т-320 | Корпус обратного клапана |
Загрузка ...
|
|
| 11 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 12 | 3335-38-1А | Прокладка |
Загрузка ...
|
|
| 13 | 335-15 | Планка нажимная |
Загрузка ...
|
|
| 14 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 15 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 16 | 340-19 | Пробка защитная |
Загрузка ...
|
|
| 17 | 523-64 | Гайка накидная |
Загрузка ...
|
|
| 18 | 535-73 | Шайба 18 |
Загрузка ...
|
|
| 19 | 535-70 | Шайба 22 |
Загрузка ...
|
|
| 20 | сб.1235-07-39 | Рукав гибкий к топливному насосу |
Загрузка ...
|
|
| 21 | сб.1235-01-11 | Трубка выпуска воздуха |
Загрузка ...
|
|
| 22 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 23 | 465А13 | Зажим |
Загрузка ...
|
|
| 24 | 332-43 | Пружина угольника |
Загрузка ...
|
|
| 25 | сб.1235-09-35 | Рукав гибкий к топливному фильтру |
Загрузка ...
|
|
| 26 | У05-14-40 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
