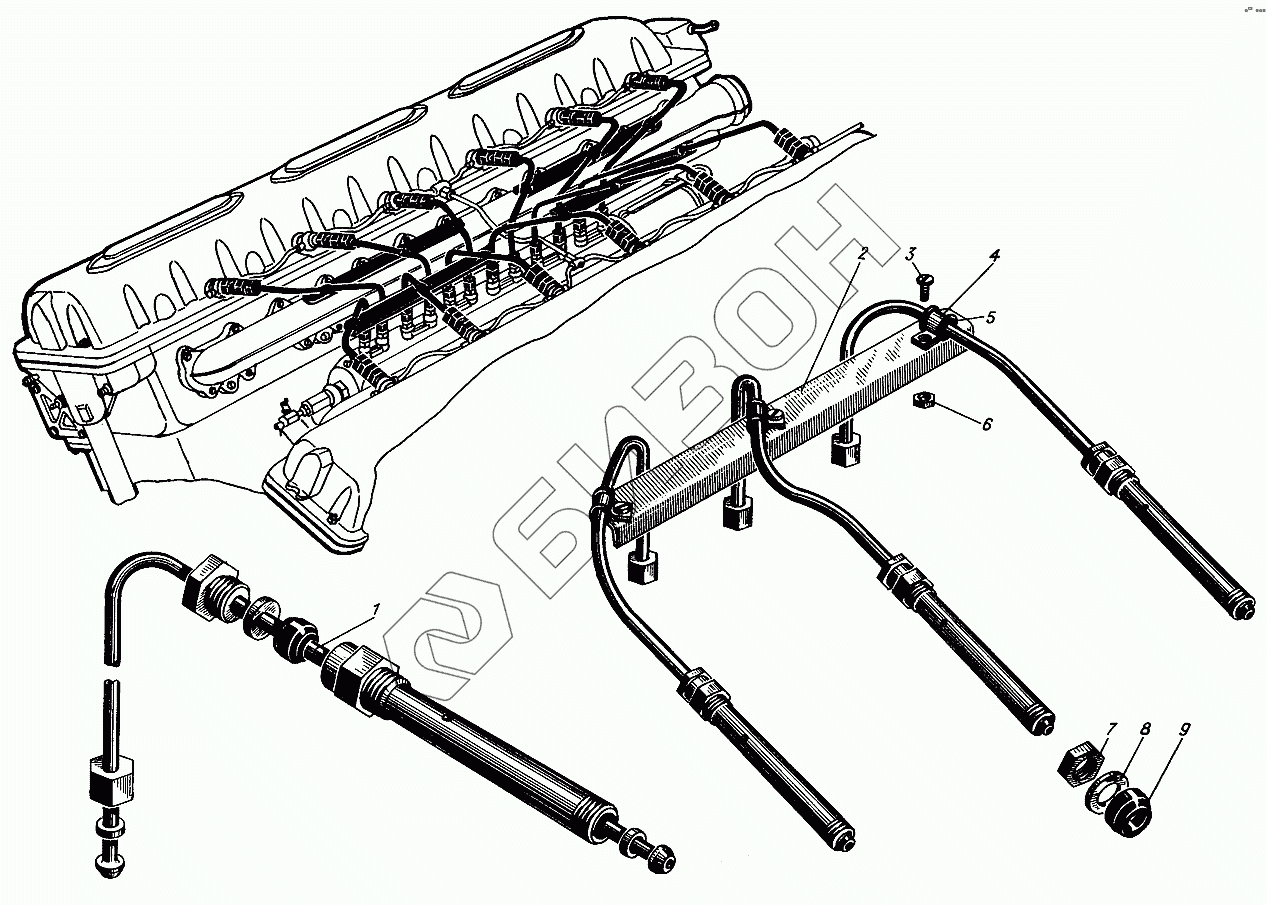

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Трубки нагнетательные высокого давления
сб.1223-33/36
сб.1223-01/12
1
2
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.1223-09 | сб.1223-09 | Трубка нагнетательная пятого левого цилиндра |
Загрузка ...
|
|
| сб.1223-33/36 | сб.1223-33/36 | Трубки нагнетательные |
Загрузка ...
|
|
| сб.1223-01/12 | сб.1223-01/12 | Трубки нагнетательные |
Загрузка ...
|
|
| сб.1223-36 | сб.1223-36 | Трубки нагнетательные |
Загрузка ...
|
|
| сб.1223-35 | сб.1223-35 | Трубки нагнетательные |
Загрузка ...
|
|
| сб.1223-34 | сб.1223-34 | Трубки нагнетательные |
Загрузка ...
|
|
| сб.1223-33 | сб.1223-33 | Трубки нагнетательные |
Загрузка ...
|
|
| сб.1223-12 | сб.1223-12 | Трубка нагнетательная шестого правого цилиндра |
Загрузка ...
|
|
| сб.1223-11 | сб.1223-11 | Трубка нагнетательная шестого левого цилиндра |
Загрузка ...
|
|
| сб.1223-08 | сб.1223-08 | Трубка нагнетательная четвертого правого цилиндра |
Загрузка ...
|
|
| сб.1223-07 | сб.1223-07 | Трубка нагнетательная четвертого левого цилиндра |
Загрузка ...
|
|
| сб.1223-06 | сб.1223-06 | Трубка нагнетательная третьего правого цилиндра |
Загрузка ...
|
|
| сб.1223-05 | сб.1223-05 | Трубка нагнетательная третьего левого цилиндра |
Загрузка ...
|
|
| сб.1223-10 | сб.1223-10 | Трубка нагнетательная пятого правого цилиндра |
Загрузка ...
|
|
| сб.1223-02 | сб.1223-02 | Трубка нагнетательная первого правого цилиндра |
Загрузка ...
|
|
| сб.1223-04 | сб.1223-04 | Трубка нагнетательная второго правого цилиндра |
Загрузка ...
|
|
| сб.1223-03 | сб.1223-03 | Трубка нагнетательная второго левого цилиндра |
Загрузка ...
|
|
| 1 | сб.1223-01 | Трубка нагнетательная первого левого цилиндра |
Загрузка ...
|
|
| 2 | 323-56 | Угольник крепления трубок |
Загрузка ...
|
|
| 2 | 323-55 | Угольник крепления трубок |
Загрузка ...
|
|
| 3 | 356-22 | Винт М5х12 |
Загрузка ...
|
|
| 4 | 323-43-2 | Скоба крепления трубок |
Загрузка ...
|
|
| 5 | 523-44-2А | Прокладка |
Загрузка ...
|
|
| 6 | 351-13 | Гайка М5 |
Загрузка ...
|
|
| 7 | 351-14 | Гайка М18 |
Загрузка ...
|
|
| 8 | 310-18-1 | Шайба |
Загрузка ...
|
|
| 9 | 523-31-1А | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
