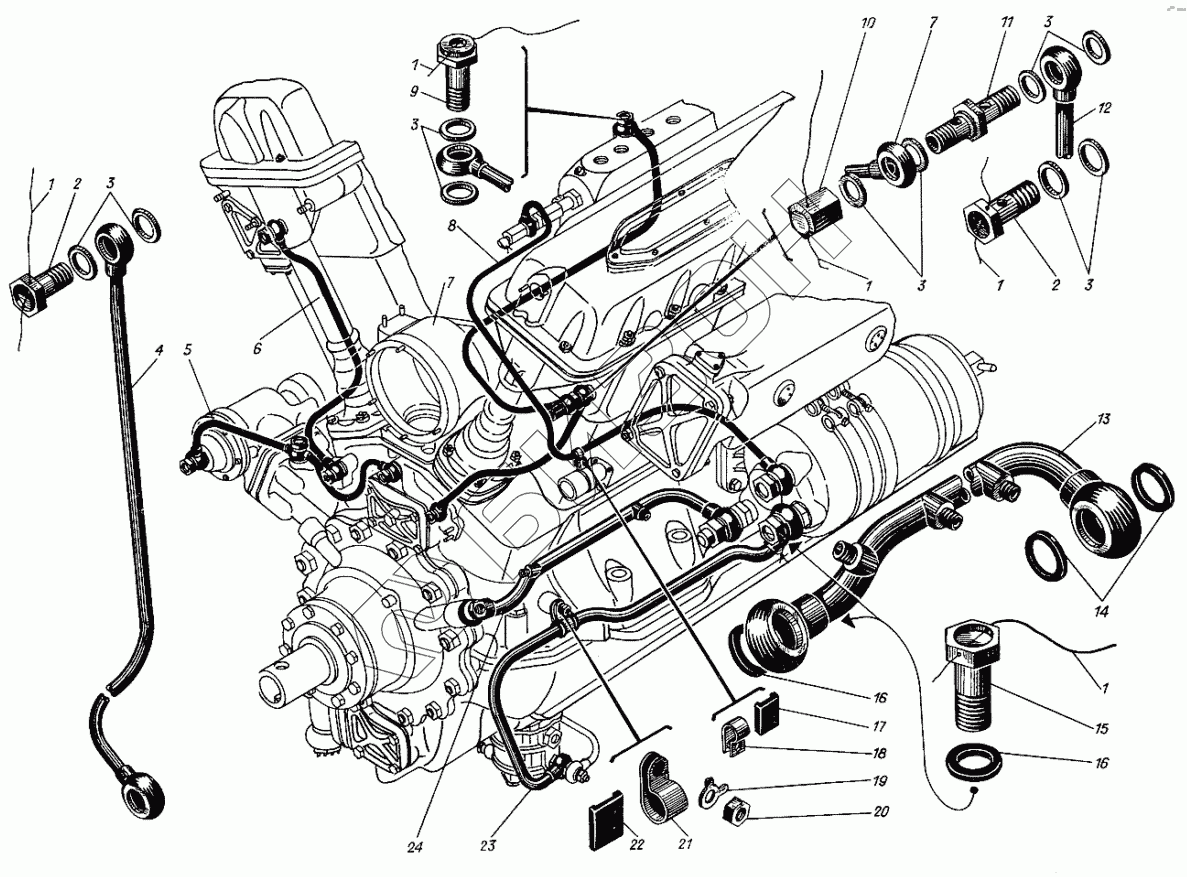

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Трубопровод масляный
1
1
1
1
1
2
2
3
3
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 2 | 320-37 | Зажим |
Загрузка ...
|
|
| 3 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 4 | сб.1220-33 | Трубка подвода масла к распредвалам левая |
Загрузка ...
|
|
| 5 | сб.1220-06 | Трубка подвода масла к приводу генератора |
Загрузка ...
|
|
| 6 | сб.1220-33-1 | Трубка подвода масла к распредвалам левая |
Загрузка ...
|
|
| 7 | сб.1220-171-2 | Трубка подвода масла к топливному насосу |
Загрузка ...
|
|
| 8 | сб.1220-120-3 | Трубка подвода масла к клапану выключения подачи топлива |
Загрузка ...
|
|
| 9 | 520-173 | Зажим |
Загрузка ...
|
|
| 10 | 329-21 | Гайка глухая |
Загрузка ...
|
|
| 11 | 520-175 | Зажим |
Загрузка ...
|
|
| 12 | сб.1220-32 | Трубка подвода масла к распредвалам правая |
Загрузка ...
|
|
| 13 | сб.1220-01-5 | Труба от фильтра к картеру |
Загрузка ...
|
|
| 14 | 413-94А | Прокладка |
Загрузка ...
|
|
| 15 | 320-63-1 | Зажим |
Загрузка ...
|
|
| 16 | 555-15 | Прокладка |
Загрузка ...
|
|
| 17 | 520-146 | Прокладка |
Загрузка ...
|
|
| 18 | 20-27-23-1 | Хомут |
Загрузка ...
|
|
| 19 | 353-16-1 | Шайба стопорная 8 |
Загрузка ...
|
|
| 20 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 21 | 320-86 | Хомут подвесной |
Загрузка ...
|
|
| 22 | 420-149-3 | Прокладка |
Загрузка ...
|
|
| 23 | сб.1220-02-12 | Труба от масляного насоса к фильтру |
Загрузка ...
|
|
| 24 | сб.1220-01-4 | Труба от фильтра к картеру |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
