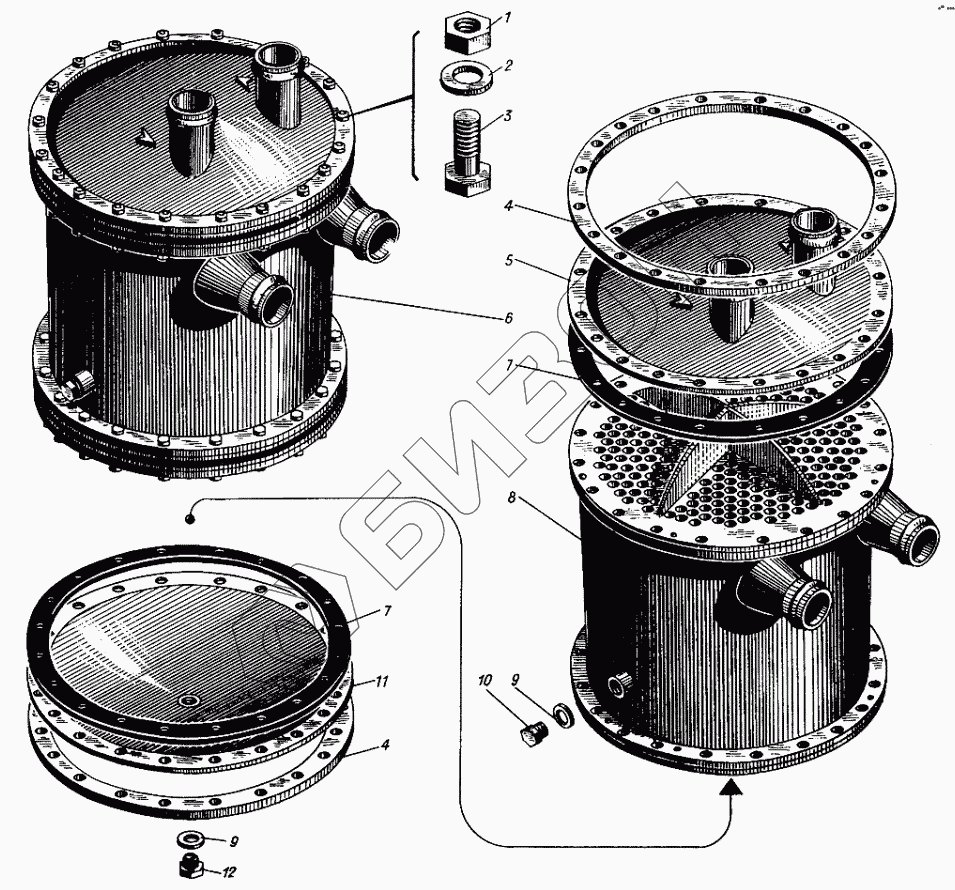

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Водяной охладитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
7
8
9
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 351-06 Гайка М6
Загрузка ...
2 353-04-1 Шайба чистая 6
Загрузка ...
3 556-55 Болт М6х25
Загрузка ...
4 575-49 Кольцо
Загрузка ...
5 сб.1275Н-11 Крышка передняя
Загрузка ...
6 сб.1275-00-10-1 Охладитель водоводяной
Загрузка ...
7 575-37-5 Прокладка
Загрузка ...
8 сб.1275-05-10-1 Корпус охладителя
Загрузка ...
9 355-11 Кольцо уплотнительное 16х22
Загрузка ...
10 575-52-1 Пробка
Загрузка ...
11 сб.1275Н-08-10 Крышка задняя
Загрузка ...
12 584-58 Заглушка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
