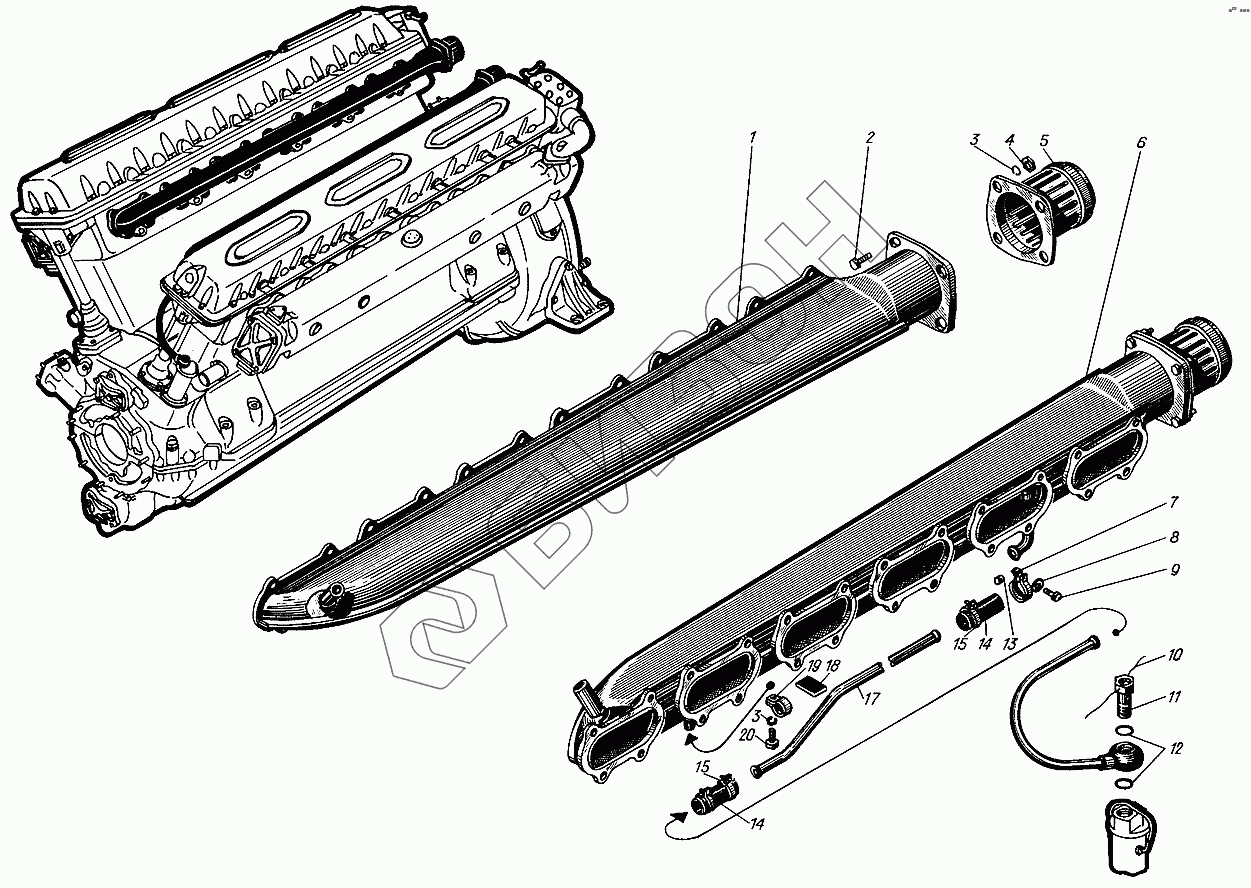

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Впускные коллекторы
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.1219-06-2 | Коллектор впускной левый |
Загрузка ...
|
|
| 2 | 556-07 | Болт М8х22 |
Загрузка ...
|
|
| 3 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 4 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 5 | сб.519-20 | Колпак решетчатый |
Загрузка ...
|
|
| 6 | сб.519-01-9 | Коллектор впускной правый |
Загрузка ...
|
|
| 6 | сб.519-01-10 | Коллектор впускной правый |
Загрузка ...
|
|
| 7 | 520Н-16 | Лента хомута |
Загрузка ...
|
|
| 8 | 353-04-1 | Шайба чистая 6 |
Загрузка ...
|
|
| 9 | 321-17 | Болт хомута |
Загрузка ...
|
|
| 10 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 11 | 320-63-1 | Зажим |
Загрузка ...
|
|
| 12 | 355-13 | Кольцо уплотнительное 22х30 |
Загрузка ...
|
|
| 13 | 321-18-1 | Гайка М6 |
Загрузка ...
|
|
| 14 | 520Н-09 | Шланг |
Загрузка ...
|
|
| 15 | сб.520Н-08 | Хомут |
Загрузка ...
|
|
| 16 | сб.519-43 | Трубка |
Загрузка ...
|
|
| 17 | сб.519-44-1 | Трубопровод откачки газов из картера |
Загрузка ...
|
|
| 18 | 420-149-3 | Прокладка |
Загрузка ...
|
|
| 19 | 320-86 | Хомут подвесной |
Загрузка ...
|
|
| 20 | 556-05 | Болт М8х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
