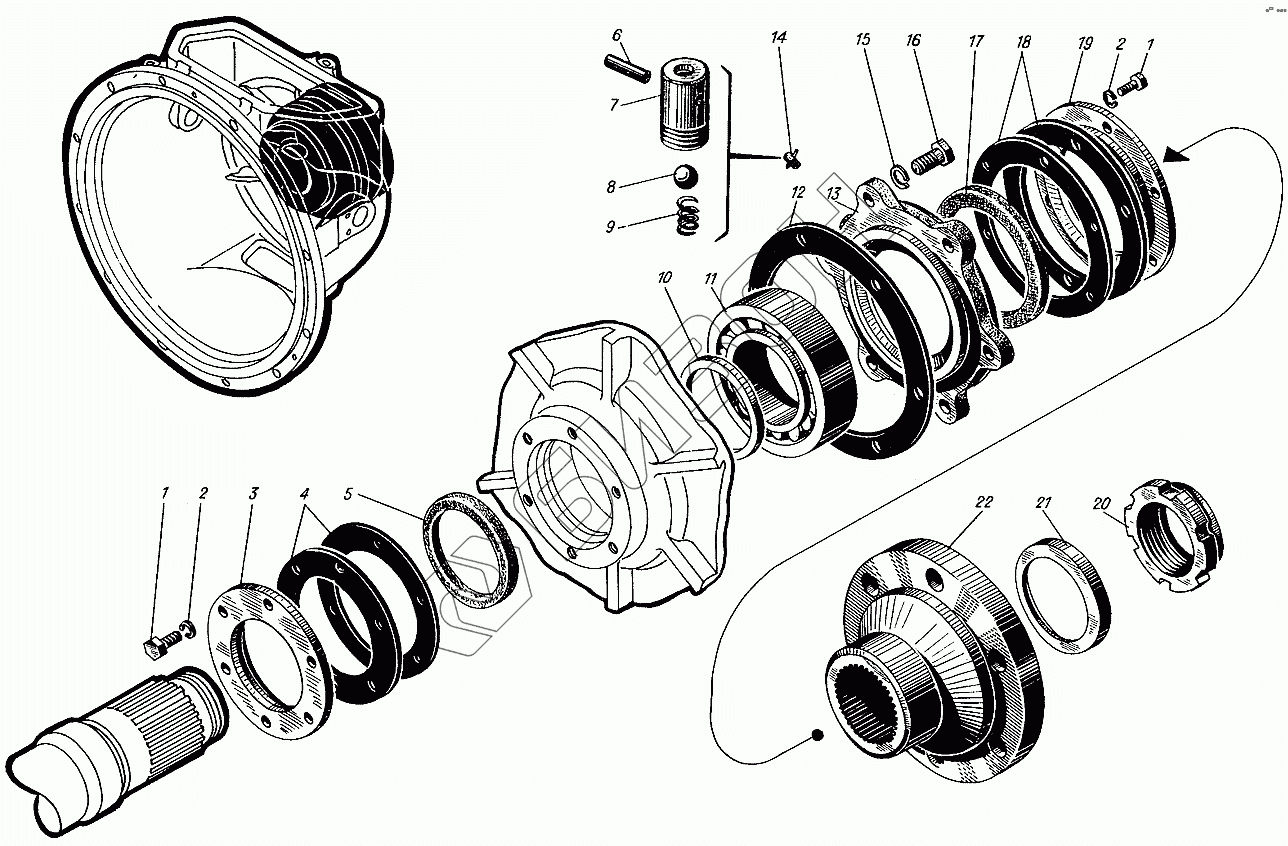

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Выходной фланец муфты сцепления
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 556-05 | Болт М8х16 |
Загрузка ...
|
|
| 2 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 3 | 526-37-2 | Крышка сальника |
Загрузка ...
|
|
| 4 | 526-39-2 | Прокладка |
Загрузка ...
|
|
| 5 | 525-19-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | 311-80 | Штифт цилиндрический |
Загрузка ...
|
|
| 7 | 311-77 | Корпус масленки |
Загрузка ...
|
|
| 8 | 311-78 | Шарик 5мм |
Загрузка ...
|
|
| 9 | 311-79 | Пружина |
Загрузка ...
|
|
| 10 | 525-62-2 | Кольцо упорное |
Загрузка ...
|
|
| 11 | 525-21-1 | Роликоподшипник №10-3518 |
Загрузка ...
|
|
| 12 | 525-42-1 | Прокладка |
Загрузка ...
|
|
| 13 | 526-16-2 | Крышка стакана |
Загрузка ...
|
|
| 14 | сб.311-66-1 | Масленка в сборе |
Загрузка ...
|
|
| 15 | 553-02-1 | Шайба пружинная 12Н |
Загрузка ...
|
|
| 16 | 556-03-1 | Болт М12х45 |
Загрузка ...
|
|
| 17 | 525-39-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | 525-132-1 | Прокладка |
Загрузка ...
|
|
| 19 | 525-40-1 | Крышка сальника |
Загрузка ...
|
|
| 20 | 525-112-2 | Гайка шлицевая |
Загрузка ...
|
|
| 21 | 526-25 | Замок |
Загрузка ...
|
|
| 22 | 1226-20-2 | Фланец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
