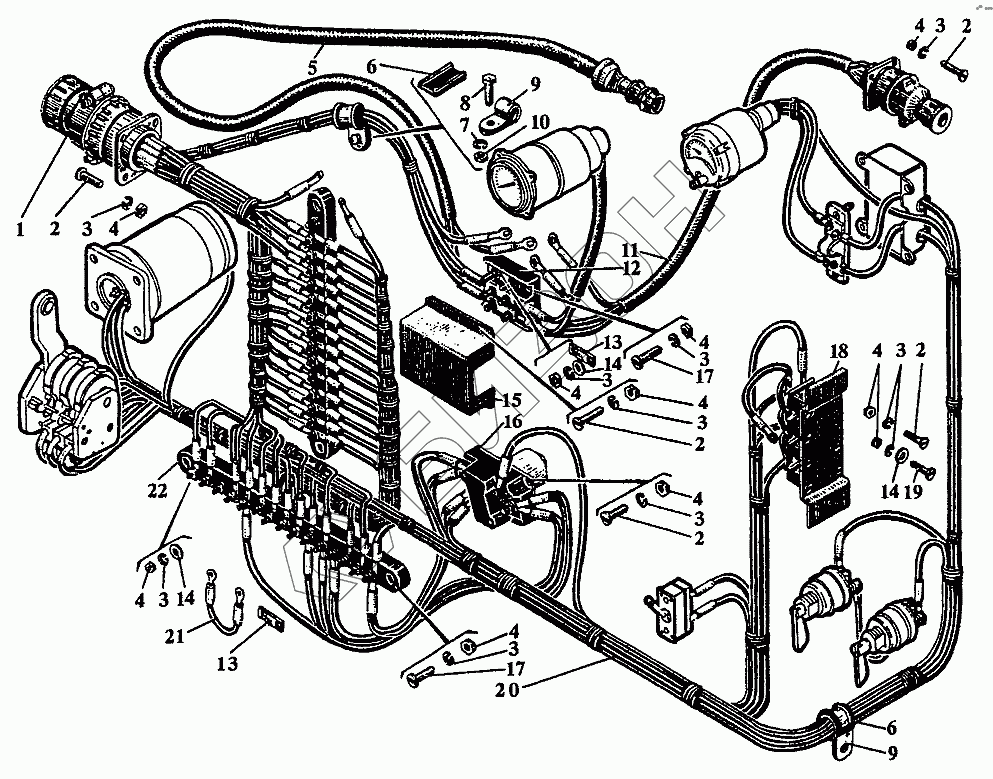

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Детали электрической схемы щитка
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
6
7
8
9
9
10
11
12
13
13
14
14
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СШРГ 48П26 ЭГ3Н | СШРГ 48П26 ЭГ3Н | Розетка |
Загрузка ...
|
|
| СШРГ 28П4 ЭГ8Н | СШРГ 28П4 ЭГ8Н | Розетка |
Загрузка ...
|
|
| 537-73-39 | 537-73-39 | Планка |
Загрузка ...
|
|
| МБГП-2-200-В-1мкФ-В | МБГП-2-200-В-1мкФ-В | Конденсатор |
Загрузка ...
|
|
| МБГО-1-600-0,25-II | МБГО-1-600-0,25-II | Конденсатор |
Загрузка ...
|
|
| СШР 48П26 ЭГ3Н | СШР 48П26 ЭГ3Н | Вилка |
Загрузка ...
|
|
| СШР 28П4 ЭГ8Н | СШР 28П4 ЭГ8Н | Вилка |
Загрузка ...
|
|
| 1 | сб.1237-509-1 | Коллектор проводов |
Загрузка ...
|
|
| 2 | У28-18-82 | Винт М4х12 |
Загрузка ...
|
|
| 3 | 553-09-1 | Шайба пружинная 4Л |
Загрузка ...
|
|
| 4 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 5 | сб.1237-16-60Б | Провод со штепсельным разъемом |
Загрузка ...
|
|
| 6 | 420-149-3 | Прокладка |
Загрузка ...
|
|
| 7 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 8 | 356-16А | Болт М6х14 |
Загрузка ...
|
|
| 9 | У05-14-40 | Хомут |
Загрузка ...
|
|
| 10 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 11 | сб.537-13-39 | Провод |
Загрузка ...
|
|
| 12 | сб.У33-18-07 | Зажим контактный |
Загрузка ...
|
|
| 13 | 537-163-32 | Перемычка |
Загрузка ...
|
|
| 14 | 353-09 | Шайба чистая 4 |
Загрузка ...
|
|
| 15 | У33-18-67 | Кожух |
Загрузка ...
|
|
| 16 | ТКС-101 ДОД | Контактор |
Загрузка ...
|
|
| 17 | 556-60-1 | Винт М4х16 |
Загрузка ...
|
|
| 18 | сб.537-12-39 | Блок конденсаторов |
Загрузка ...
|
|
| 19 | 356-46 | Винт М4х12 |
Загрузка ...
|
|
| 20 | сб.1237-511 | Коллектор проводов |
Загрузка ...
|
|
| 21 | сб.537-48-32-1 | Провод |
Загрузка ...
|
|
| 22 | сб.537-11-30 | Плата клеммная |
Загрузка ...
|
