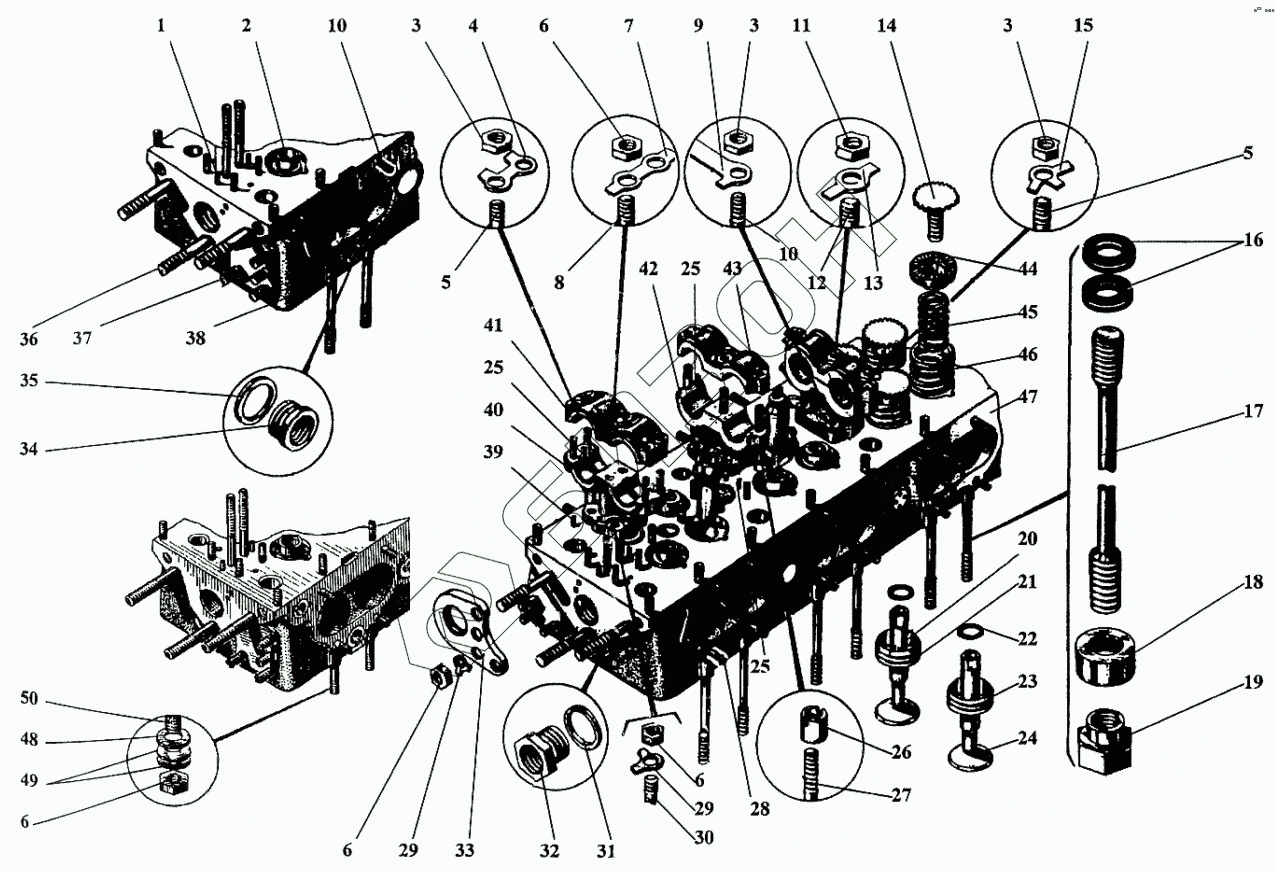

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Детали головки блока
1
2
3
3
3
4
5
5
6
6
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
25
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.306-03-3 | сб.306-03-3 | Подшипник упорный распредвала |
Загрузка ...
|
|
| сб.306-03-3 | сб.306-03-3 | Подшипник упорный распредвала |
Загрузка ...
|
|
| 1 | 352-50 | Штифт 6х20 |
Загрузка ...
|
|
| 2 | 506-17-7 | Направляющая втулка клапана |
Загрузка ...
|
|
| 3 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 4 | 353-12 | Шайба стопорная 8 |
Загрузка ...
|
|
| 5 | 550-105 | Шпилька М8х46 |
Загрузка ...
|
|
| 6 | 351-08 | Гайка М9 |
Загрузка ...
|
|
| 7 | 353-18 | Шайба стопорная 10 |
Загрузка ...
|
|
| 8 | 350-07-2 | Шпилька М9х109 |
Загрузка ...
|
|
| 9 | 353-34 | Шайба стопорная 8 |
Загрузка ...
|
|
| 10 | 550-112 | Шпилька М8х35 |
Загрузка ...
|
|
| 11 | 351-50 | Гайка М10 |
Загрузка ...
|
|
| 12 | 550-118 | Шпилька М10х48 |
Загрузка ...
|
|
| 13 | 353-19 | Шайба стопорная 10 |
Загрузка ...
|
|
| 14 | 29Б-06-47 | Тарелка клапана |
Загрузка ...
|
|
| 15 | 353-32 | Шайба стопорная 8 |
Загрузка ...
|
|
| 16 | 20-06-111 | Кольцо |
Загрузка ...
|
|
| 17 | 20-06-152 | Шпилька |
Загрузка ...
|
|
| 18 | 20-06-73 | Шайба |
Загрузка ...
|
|
| 19 | 1201-81 | Гайка |
Загрузка ...
|
|
| 20 | сб.506-46-2 | Клапан впуска |
Загрузка ...
|
|
| 20 | сб.506-06-2 | Клапан впуска |
Загрузка ...
|
|
| 21 | 306-22-1 | Седло клапана впуска |
Загрузка ...
|
|
| 22 | 506-100 | Кольцо уплотнительное |
Загрузка ...
|
|
| 23 | 306-23-1 | Седло клапана выпуска |
Загрузка ...
|
|
| 24 | сб.506-50-2 | Клапан выпуска |
Загрузка ...
|
|
| 24 | сб.506-07-2 | Клапан выпуска |
Загрузка ...
|
|
| 25 | 352-22 | Штифт цилиндрический 4х18 |
Загрузка ...
|
|
| 26 | 306-71-1 | Гайка крепления форсунки |
Загрузка ...
|
|
| 27 | 550-102 | Шпилька М8х40 |
Загрузка ...
|
|
| 28 | 550-132 | Шпилька М10х42 |
Загрузка ...
|
|
| 29 | 353-21 | Шайба стопорная 9 |
Загрузка ...
|
|
| 30 | 550-49 | Шпилька М9х40 |
Загрузка ...
|
|
| 31 | 329-30 | Прокладка |
Загрузка ...
|
|
| 32 | 301-106-1 | Втулка |
Загрузка ...
|
|
| 33 | 1206-98-2 | Угольник для транспортировки |
Загрузка ...
|
|
| 34 | 306-19-2 | Втулка впускного клапана |
Загрузка ...
|
|
| 35 | 20-55-10Б | Кольцо уплотнительное |
Загрузка ...
|
|
| 36 | 550-86-1 | Шпилька М12х102 |
Загрузка ...
|
|
| 37 | 350-41-1 | Шпилька М9х38 |
Загрузка ...
|
|
| 38 | 1206-34-5 | Головка блока левая |
Загрузка ...
|
|
| 39 | 352-26 | Штифт цилиндрический 6х14 |
Загрузка ...
|
|
| 40 | 306-37-3 | Основание упорного подшипника распредвала |
Загрузка ...
|
|
| 41 | 306-38-1 | Крышка упорного подшипника распредвала |
Загрузка ...
|
|
| 42 | 506-40 | Основание подшипника распределительного вала |
Загрузка ...
|
|
| 43 | 506-41 | Крышка подшипника распределительного вала |
Загрузка ...
|
|
| 44 | 506-48 | Замок клапанной тарелки |
Загрузка ...
|
|
| 45 | 306-66-2А | Пружина клапана малая |
Загрузка ...
|
|
| 46 | 306-65-3А | Пружина клапана большая |
Загрузка ...
|
|
| 46 | 506-65 | Пружина клапана большая |
Загрузка ...
|
|
| 47 | 1206-16-5 | Головка блока правая |
Загрузка ...
|
|
| 48 | 353-06-1 | Шайба чистая 9 |
Загрузка ...
|
|
| 49 | 306-117 | Шайба пружинная тарельчатая |
Загрузка ...
|
|
| 50 | 350-29 | Шпилька переходная |
Загрузка ...
|
