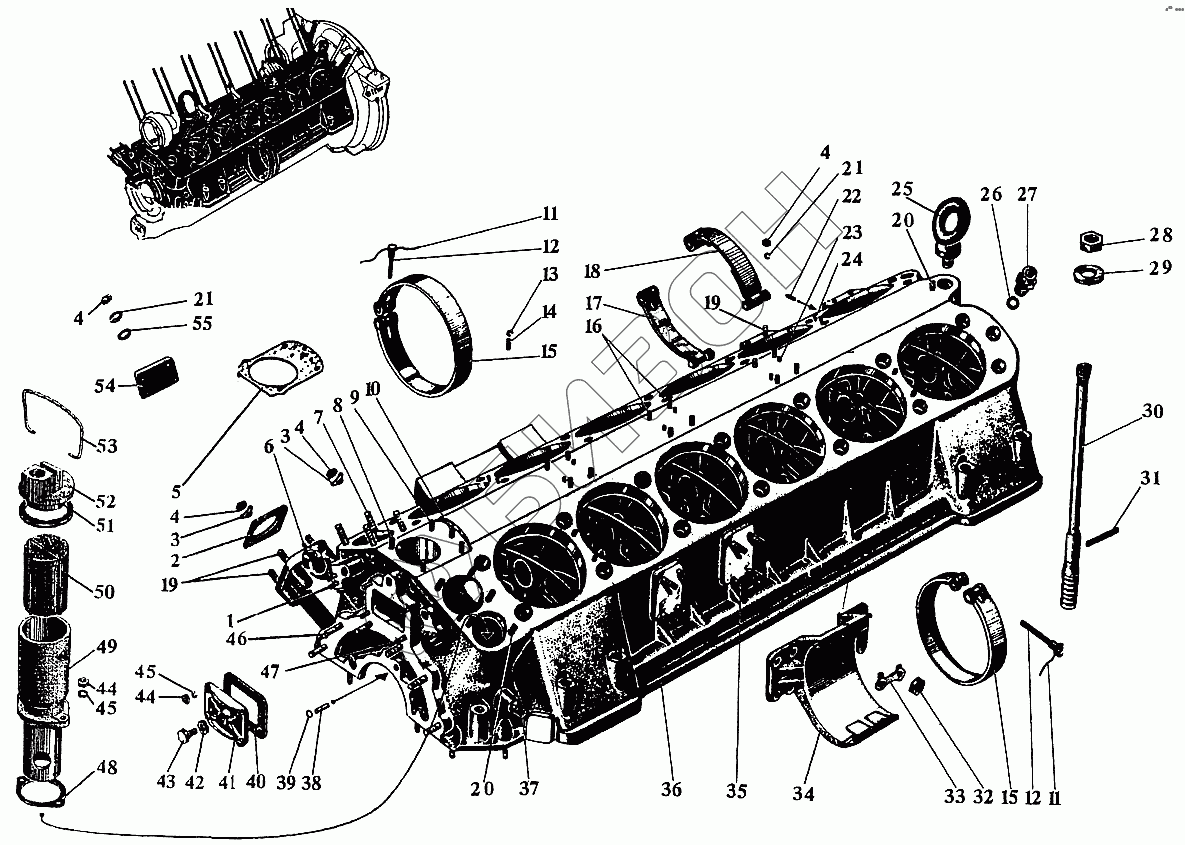

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Картер верхний
1
2
2
3
3
4
4
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 550-111 | Шпилька М8х30 |
Загрузка ...
|
|
| 2 | 308-60 | Прокладка |
Загрузка ...
|
|
| 2 | 508-176 | Прокладка |
Загрузка ...
|
|
| 3 | 353-16-1 | Шайба стопорная 8 |
Загрузка ...
|
|
| 4 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 5 | 301-98 | Прокладка |
Загрузка ...
|
|
| 6 | 352-04 | Штифт цилиндрический 6х25 |
Загрузка ...
|
|
| 7 | 550-105 | Шпилька М8х46 |
Загрузка ...
|
|
| 8 | 550-117 | Шпилька М10х57 |
Загрузка ...
|
|
| 9 | 550-118 | Шпилька М10х48 |
Загрузка ...
|
|
| 10 | 301-32 | Штифт контрольный |
Загрузка ...
|
|
| 11 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 12 | 501-59 | Болт нажимной |
Загрузка ...
|
|
| 13 | 327-66 | Кольцо упорное |
Загрузка ...
|
|
| 14 | 352-24 | Штифт установочный 8х14 |
Загрузка ...
|
|
| 15 | сб.301-07-5 | Лента крепления генератора |
Загрузка ...
|
|
| 16 | 550-112 | Шпилька М8х35 |
Загрузка ...
|
|
| 17 | сб.1201-02-1-01 | Лента крепления стартера |
Загрузка ...
|
|
| 18 | сб.1201-02-1 | Лента крепления стартера верхняя |
Загрузка ...
|
|
| 19 | 550-102 | Шпилька М8х40 |
Загрузка ...
|
|
| 20 | 550-101 | Шпилька М6х26 |
Загрузка ...
|
|
| 21 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 22 | 552-06 | Штифт цилиндрический 10х17 |
Загрузка ...
|
|
| 23 | 352-26 | Штифт цилиндрический 6х14 |
Загрузка ...
|
|
| 24 | 352-18 | Штифт цилиндрический 8х22 |
Загрузка ...
|
|
| 25 | 1201-29 | Рым-болт |
Загрузка ...
|
|
| 26 | 355-15 | Кольцо уплотнительное 27х35 |
Загрузка ...
|
|
| 27 | 301-28-2 | Штуцер |
Загрузка ...
|
|
| 28 | 301-20-2 | Гайка |
Загрузка ...
|
|
| 29 | 301-23-1 | Шайба |
Загрузка ...
|
|
| 30 | 3301-17-2А | Шпилька крепления блока |
Загрузка ...
|
|
| 31 | 301-173 | Прокладка |
Загрузка ...
|
|
| 32 | 351-08 | Гайка М9 |
Загрузка ...
|
|
| 33 | 353-36 | Шайба стопорная 9 |
Загрузка ...
|
|
| 34 | 1201-164-5 | Кронштейн фильтра |
Загрузка ...
|
|
| 35 | 350-41-1 | Шпилька М9х38 |
Загрузка ...
|
|
| 36 | 1201-16-2 | Картер верхний |
Загрузка ...
|
|
| 36 | 1201-16-2-30 | Картер |
Загрузка ...
|
|
| 37 | 550-10 | Шпилька М8х28 |
Загрузка ...
|
|
| 38 | 301-160-4 | Жиклер |
Загрузка ...
|
|
| 39 | 301-161А | Кольцо уплотнительное |
Загрузка ...
|
|
| 40 | 301-95-1 | Прокладка |
Загрузка ...
|
|
| 41 | 501-91-3 | Крышка люка |
Загрузка ...
|
|
| 42 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 43 | 301-101 | Заглушка |
Загрузка ...
|
|
| 44 | 301-06 | Гайка М6 |
Загрузка ...
|
|
| 45 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 46 | 550-01 | Шпилька М14х62 |
Загрузка ...
|
|
| 47 | 550-103 | Шпилька М6х32 |
Загрузка ...
|
|
| 48 | 301-97 | Прокладка |
Загрузка ...
|
|
| 49 | 301-65-9 | Корпус суфлера |
Загрузка ...
|
|
| 50 | сб.301-195 | Фильтр |
Загрузка ...
|
|
| 51 | 301-68-3 | Прокладка |
Загрузка ...
|
|
| 52 | 501-66-6 | Крышка суфлера |
Загрузка ...
|
|
| 53 | 501-76 | Замок |
Загрузка ...
|
|
| 54 | 501-19-60А | Крышка |
Загрузка ...
|
|
| 55 | 353-05-1 | Шайба чистая 8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
