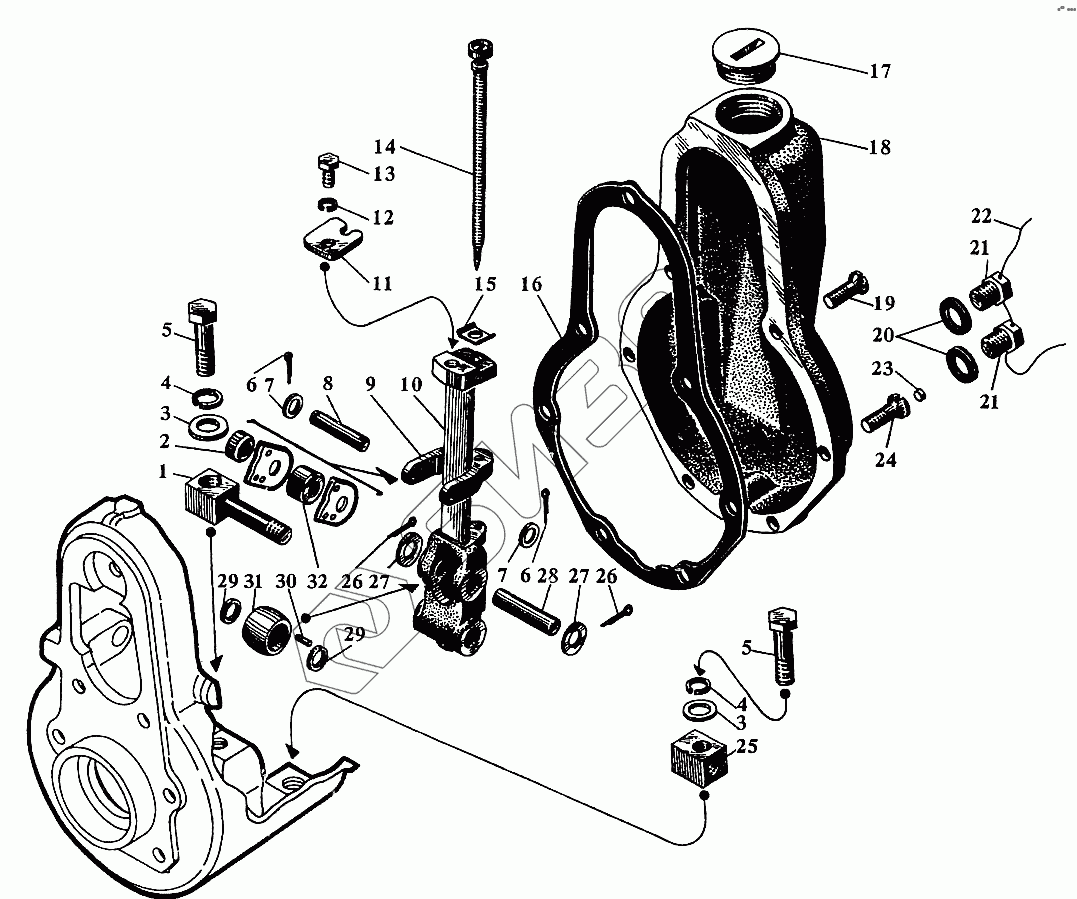

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Крышка регулятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
28
29
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
515-638 515-638 Вилка винта
Загрузка ...
1 1215-618 Ось рычага регулятора
Загрузка ...
2 515-633 Шайба дистанционная
Загрузка ...
3 353-15-1 Шайба чистая 8
Загрузка ...
4 353-24 Шайба пружинная 8Т
Загрузка ...
5 356-78 Болт М8х40
Загрузка ...
6 354-17 Шплинт разводной 2х12
Загрузка ...
7 353-04-1 Шайба чистая 6
Загрузка ...
8 515-632 Палец хомута пружин
Загрузка ...
9 515-43 Хомут пружин
Загрузка ...
10 1215-617А Рычаг регулятора
Загрузка ...
11 сб.1215-662 Рычаг регулятора в сборе
Загрузка ...
12 353-23 Шайба пружинная 6Т
Загрузка ...
13 356-134 Болт М6х12
Загрузка ...
14 сб.515-641 Винт
Загрузка ...
15 515-641 Шайба пружинная
Загрузка ...
16 315-645А Прокладка
Загрузка ...
17 527-82 Пробка
Загрузка ...
18 515-620-3 Крышка регулятора
Загрузка ...
19 356-64 Винт М6х25
Загрузка ...
20 529-31 Шайба
Загрузка ...
21 301-101 Заглушка
Загрузка ...
22 354-22 Проволока стопорная
Загрузка ...
23 327-87-1 Пломба
Загрузка ...
24 356-64-1 Винт М6х25
Загрузка ...
25 1215-23 Гайка оси рычага регулятора
Загрузка ...
26 354-12 Шплинт разводной 2х20
Загрузка ...
27 353-07-1 Шайба чистая 10
Загрузка ...
28 315-635-1 Палец упора
Загрузка ...
29 327-94-1 Шайба толкателя
Загрузка ...
30 327-95 Ролик игольчатый 2,5х13,8
Загрузка ...
31 315-622-2 Ролик
Загрузка ...
32 515-634 Втулка дистанционная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
