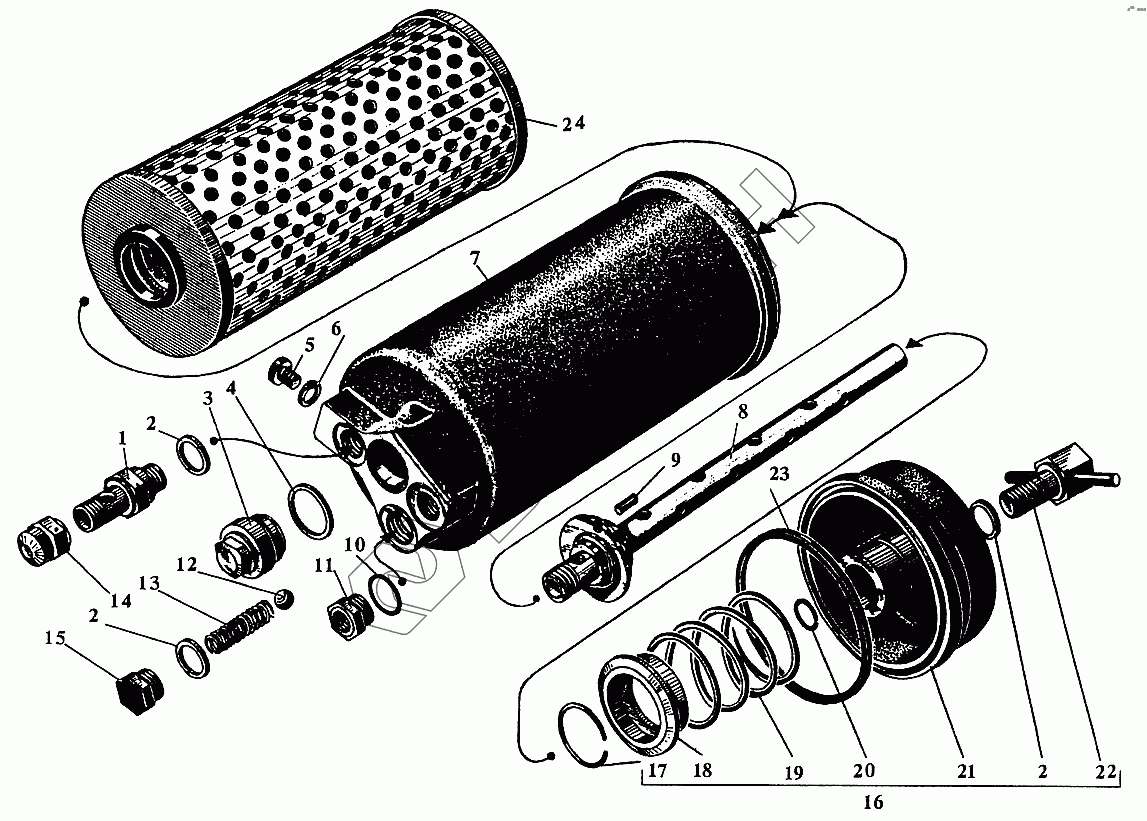

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Масляный Фильтр
сб.513-00-25
1
2
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.513-00-25 | сб.513-00-25 | Фильтр масляный |
Загрузка ...
|
|
| 1 | 513-127 | Штуцер |
Загрузка ...
|
|
| 2 | 413-94А | Прокладка |
Загрузка ...
|
|
| 3 | 513-27-26 | Гайка |
Загрузка ...
|
|
| 4 | 413-28 | Прокладка |
Загрузка ...
|
|
| 5 | 501-171 | Пробка |
Загрузка ...
|
|
| 6 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 7 | 513-122-125 | Корпус фильтра |
Загрузка ...
|
|
| 7 | сб.513-115-25 | Корпус фильтра в сборе |
Загрузка ...
|
|
| 8 | сб.513-121-25 | Стержень фильтра |
Загрузка ...
|
|
| 9 | 352-20 | Штифт цилиндрический 6х20 |
Загрузка ...
|
|
| 10 | 412-76А | Прокладка |
Загрузка ...
|
|
| 11 | 301-33-2 | Втулка |
Загрузка ...
|
|
| 12 | БЧ | Подшипник |
Загрузка ...
|
|
| 13 | 513-65-2 | Пружина |
Загрузка ...
|
|
| 14 | 512-35 | Гайка глухая |
Загрузка ...
|
|
| 15 | 413-132 | Корпус клапана |
Загрузка ...
|
|
| 16 | сб.513-117-25 | Крышка фильтра в сборе |
Загрузка ...
|
|
| 17 | 513-135-25 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | 513-23-26 | Втулка |
Загрузка ...
|
|
| 19 | 513-133 | Пружина |
Загрузка ...
|
|
| 20 | 412-29-1 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | 513-126-25 | Крышка фильтра |
Загрузка ...
|
|
| 22 | сб.413-77 | Болт крышки |
Загрузка ...
|
|
| 23 | 513-17-25 | Кольцо под крышку |
Загрузка ...
|
|
| 24 | 513-130-25 | Элемент фильтрующий "Нева 6-4-04" |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
