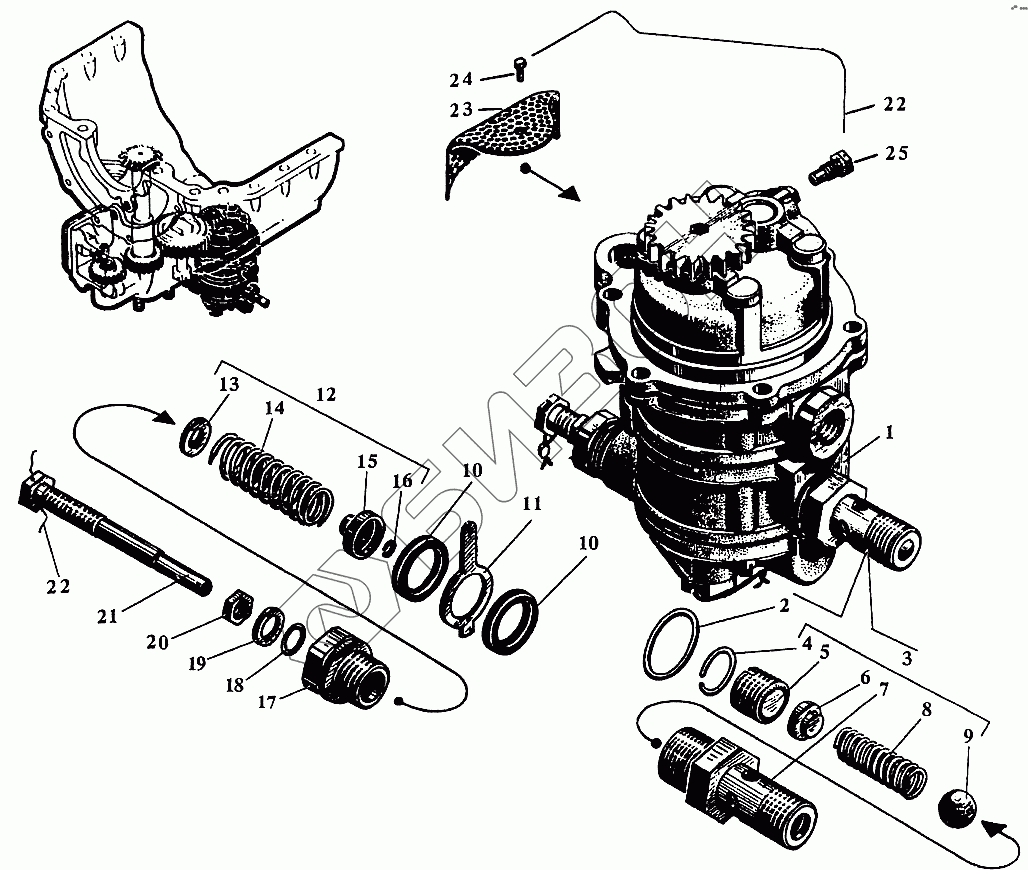

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Насос масляный
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.512-00-6 | Насос масляный |
Загрузка ...
|
|
| 2 | 20-55-16Б | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | сб.512-07-1 | Клапан двойной |
Загрузка ...
|
|
| 4 | 307-19-2 | Замок |
Загрузка ...
|
|
| 5 | 512-92 | Седло клапана |
Загрузка ...
|
|
| 6 | 512-91 | Клапан |
Загрузка ...
|
|
| 7 | 512-90-1 | Корпус клапана |
Загрузка ...
|
|
| 8 | 413-111 | Пружина |
Загрузка ...
|
|
| 9 | Шарик | Шарик 16мм |
Загрузка ...
|
|
| 10 | 413-94А | Прокладка |
Загрузка ...
|
|
| 11 | 312-13-2 | Замок пластинчатый |
Загрузка ...
|
|
| 12 | сб.312-03-2 | Клапан редукционный |
Загрузка ...
|
|
| 13 | 312-11-2 | Шайба упорная |
Загрузка ...
|
|
| 14 | 312-12-4 | Пружина редукционного клапана |
Загрузка ...
|
|
| 15 | 312-09-1 | Клапан |
Загрузка ...
|
|
| 16 | 312-14 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 312-08 | Корпус редукционного клапана |
Загрузка ...
|
|
| 18 | 301-161А | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | 353-07-1 | Шайба чистая 10 |
Загрузка ...
|
|
| 20 | 351-41 | Гайка М10 |
Загрузка ...
|
|
| 21 | 312-10-4 | Болт установочный |
Загрузка ...
|
|
| 22 | 354-22-06 | Проволока стопорная |
Загрузка ...
|
|
| 23 | 312-81-3 | Сетка |
Загрузка ...
|
|
| 24 | 302-44 | Винт |
Загрузка ...
|
|
| 25 | 312-33 | Болт стопорный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
