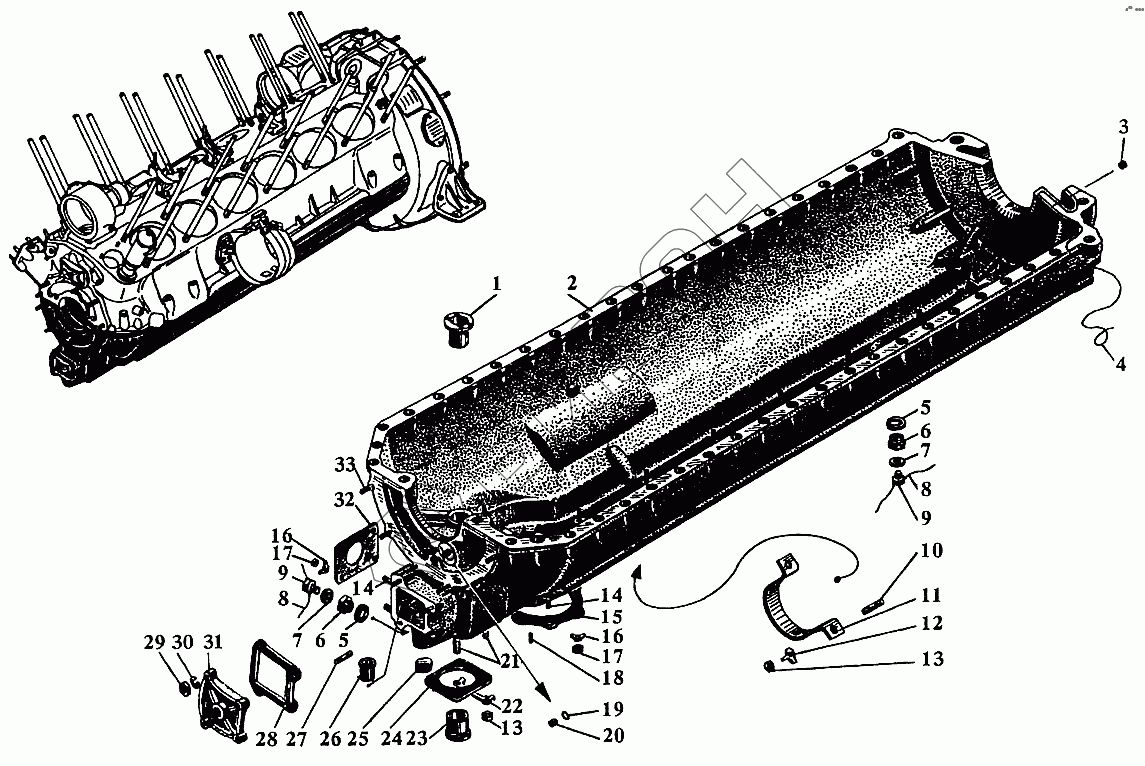

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Нижний картер
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
13
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 302-11-3 | Втулка |
Загрузка ...
|
|
| 2 | 502-06-7 | Картер нижний |
Загрузка ...
|
|
| 3 | 502-72 | Заглушка |
Загрузка ...
|
|
| 4 | 502-70 | Нитка уплотнения |
Загрузка ...
|
|
| 5 | 355-10 | Кольцо уплотнительное 24х30 |
Загрузка ...
|
|
| 6 | 327-24 | Штуцер |
Загрузка ...
|
|
| 7 | 535-73 | Шайба 18 |
Загрузка ...
|
|
| 8 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 9 | 501-171 | Пробка |
Загрузка ...
|
|
| 10 | 350-41-1 | Шпилька М9х38 |
Загрузка ...
|
|
| 11 | 501-170 | Лента |
Загрузка ...
|
|
| 12 | 353-21 | Шайба стопорная 9 |
Загрузка ...
|
|
| 13 | 351-08 | Гайка М9 |
Загрузка ...
|
|
| 14 | 550-102 | Шпилька М8х40 |
Загрузка ...
|
|
| 15 | 302-67 | Прокладка |
Загрузка ...
|
|
| 16 | 353-16-1 | Шайба стопорная 8 |
Загрузка ...
|
|
| 17 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 18 | 352-26 | Штифт цилиндрический 6х14 |
Загрузка ...
|
|
| 19 | 301-161А | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | 301-160-4 | Жиклер |
Загрузка ...
|
|
| 21 | 350-06 | Шпилька М9х48 |
Загрузка ...
|
|
| 22 | 353-35 | Шайба стопорная 9 |
Загрузка ...
|
|
| 23 | 302-08-4 | Втулка |
Загрузка ...
|
|
| 24 | 302-66 | Прокладка |
Загрузка ...
|
|
| 25 | 302-110А | Заглушка |
Загрузка ...
|
|
| 26 | 302-14-2А | Втулка |
Загрузка ...
|
|
| 27 | 550-103 | Шпилька М6х32 |
Загрузка ...
|
|
| 28 | 302-57 | Прокладка |
Загрузка ...
|
|
| 29 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 30 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 31 | 1202-40 | Крышка лючка |
Загрузка ...
|
|
| 32 | 302-56 | Прокладка |
Загрузка ...
|
|
| 33 | 550-120 | Шпилька М10х32 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
