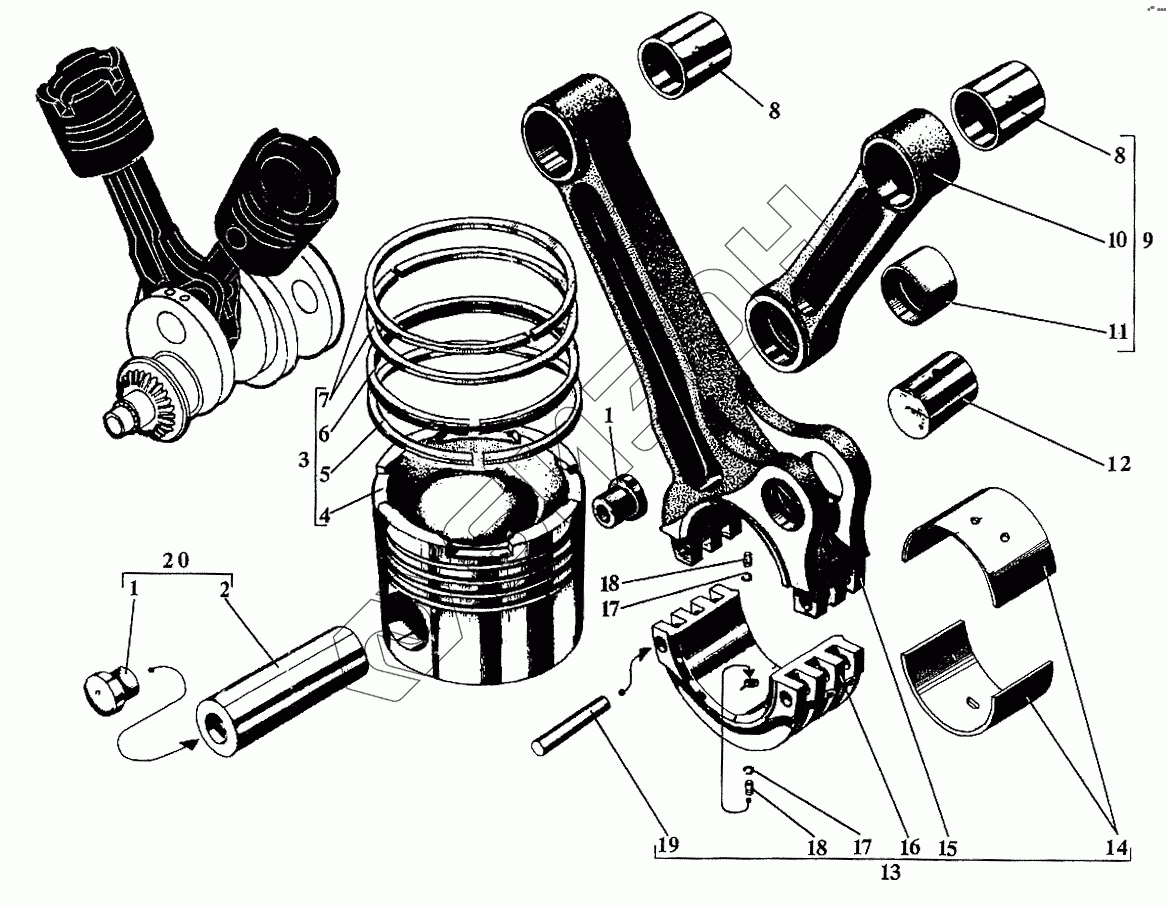

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Шатун и поршень
1
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 304-11 | Заглушка поршневого пальца |
Загрузка ...
|
|
| 2 | 304-10-2 | Палец поршневой |
Загрузка ...
|
|
| 3 | сб.504-05-9 | Поршень с комплектом колец |
Загрузка ...
|
|
| 4 | 504-05-18-2 | Поршень |
Загрузка ...
|
|
| 5 | 504-08-6 | Кольцо поршневое маслосбрасывающее |
Загрузка ...
|
|
| 6 | сб.20-04-08-6 | Кольцо поршневое маслосбрасывающее |
Загрузка ...
|
|
| 7 | 20-04-06-1 | Кольцо поршневое уплотнительное |
Загрузка ...
|
|
| 8 | 504-13 | Втулка верхней головки шатуна |
Загрузка ...
|
|
| 9 | сб.1204-03А-1 | Шатун прицепной |
Загрузка ...
|
|
| 10 | 1204-19А-1 | Шатун прицепной |
Загрузка ...
|
|
| 11 | 1204-20 | Втулка нижней головки шатуна |
Загрузка ...
|
|
| 11 | 1204-20-1 | Втулка нижней головки шатуна |
Загрузка ...
|
|
| 12 | 1204-21 | Палец прицепного шатуна |
Загрузка ...
|
|
| 13 | сб.1204-02А-1 | Шатун главный |
Загрузка ...
|
|
| 14 | сб.1204-25/26 | Вкладыш верхний и нижний |
Загрузка ...
|
|
| 15 | 1204-12А-1 | Шатун главный |
Загрузка ...
|
|
| 16 | 504-15А-2 | Крышка шатуна |
Загрузка ...
|
|
| 17 | 304-34 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | 304-24-2 | Штифт |
Загрузка ...
|
|
| 19 | 1204-30 | Штифт конический |
Загрузка ...
|
|
| 20 | сб.504-04-07Р | Поршневой палец с заглушками |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
