Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Трубопровод масляный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
7
8
9
10
10
10
11
11
11
12
13
14

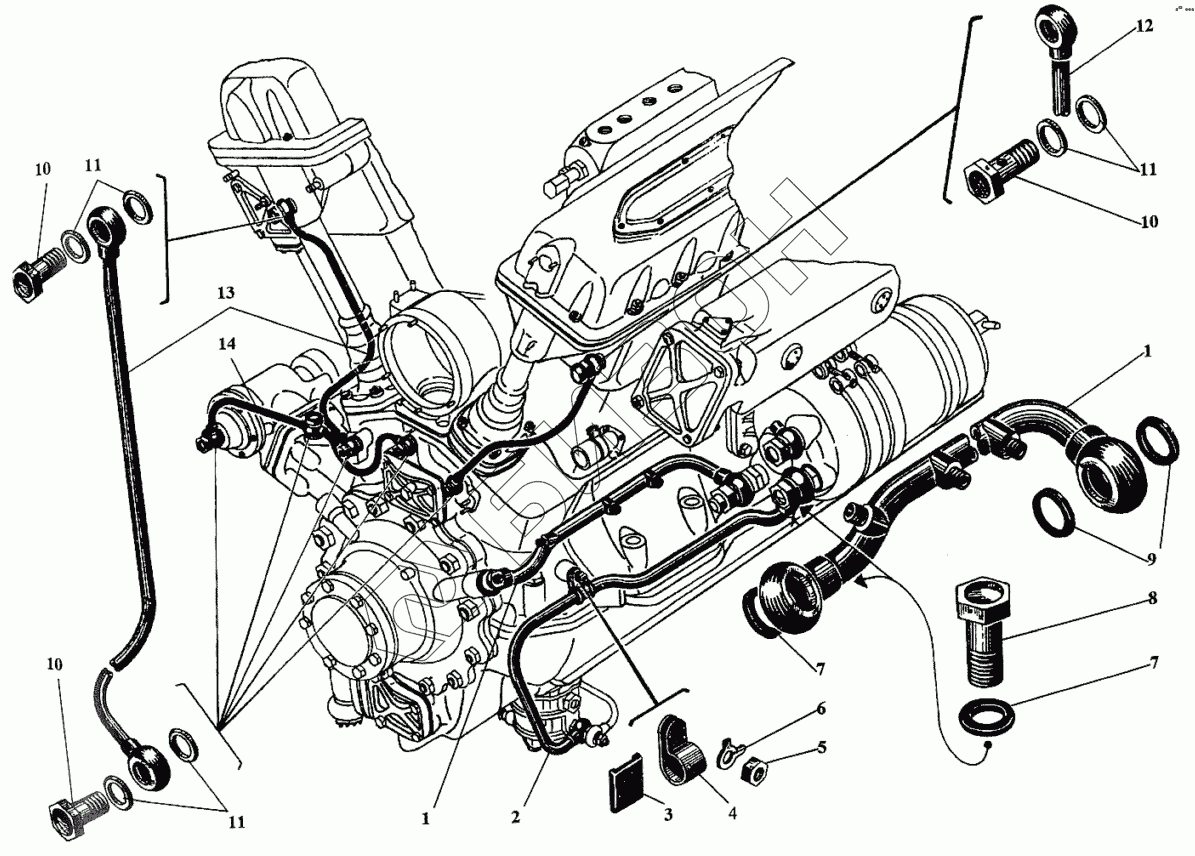

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 сб.1220-01-26 Труба от фильтра к картеру
Загрузка ...
2 сб.1220-02-12-01 Труба от масляного насоса к фильтру
Загрузка ...
3 420-149-3 Прокладка
Загрузка ...
4 320-86 Хомут подвесной
Загрузка ...
5 351-02 Гайка М8
Загрузка ...
6 353-16-1 Шайба стопорная 8
Загрузка ...
7 20-55-13Б Кольцо уплотнительное
Загрузка ...
8 320-63-1 Зажим
Загрузка ...
9 413-94А Прокладка
Загрузка ...
10 320-37 Зажим
Загрузка ...
11 355-06 Кольцо уплотнительное 12х16
Загрузка ...
12 сб.1220-32 Трубка подвода масла к распредвалам правая
Загрузка ...
13 сб.1220-33-1 Трубка подвода масла к распредвалам левая
Загрузка ...
14 сб.1220-06 Трубка подвода масла к приводу генератора
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
