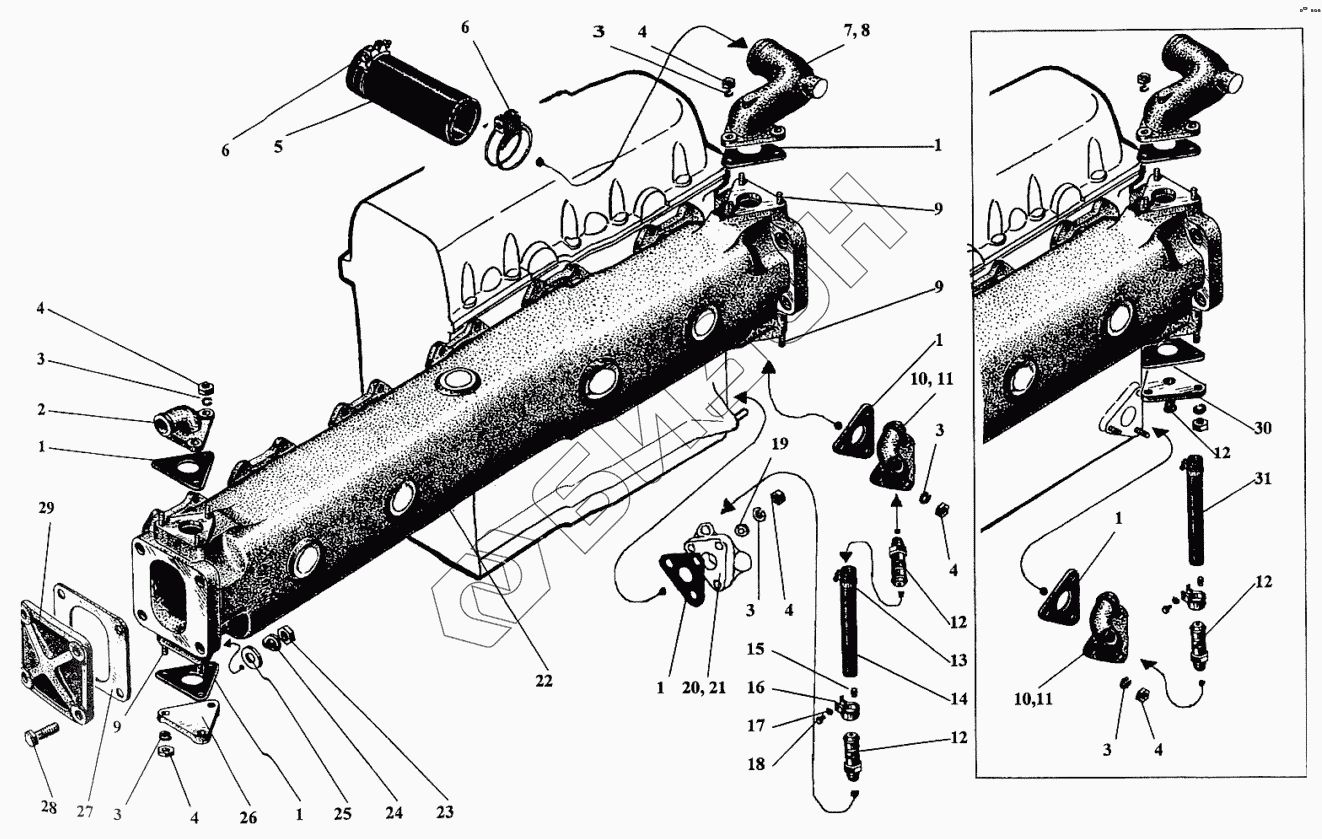

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Выпускной коллектор
1
1
1
1
1
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
6
6
7
8
9
9
9
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 303-14-2 | Прокладка |
Загрузка ...
|
|
| 2 | 303-15-2 | Патрубок |
Загрузка ...
|
|
| 3 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 4 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 5 | 321-20 | Шланг |
Загрузка ...
|
|
| 6 | сб.521-04-5 | Хомут |
Загрузка ...
|
|
| 7 | 518-14-60-20 | Патрубок |
Загрузка ...
|
|
| 8 | 1218-14-60-20 | Патрубок |
Загрузка ...
|
|
| 9 | 550-112 | Шпилька М8х35 |
Загрузка ...
|
|
| 10 | 1203-23-51 | Патрубок левый |
Загрузка ...
|
|
| 11 | 1203-23-51 | Патрубок левый |
Загрузка ...
|
|
| 12 | 1218-40-100 | Штуцер |
Загрузка ...
|
|
| 13 | сб.У23-11-02-1 | Хомут в сборе |
Загрузка ...
|
|
| 14 | 1218-37-4 | Шланг |
Загрузка ...
|
|
| 15 | 321-18-1 | Гайка М6 |
Загрузка ...
|
|
| 16 | У23-11-21 | Лента хомута |
Загрузка ...
|
|
| 17 | 353-04-1 | Шайба чистая 6 |
Загрузка ...
|
|
| 18 | 321-17 | Болт хомута |
Загрузка ...
|
|
| 19 | 353-05-1 | Шайба чистая 8 |
Загрузка ...
|
|
| 20 | 1218-13-5 | Крышка |
Загрузка ...
|
|
| 21 | 1218-13-5-01 | Крышка |
Загрузка ...
|
|
| 22 | 518-10-5 | Коллектор выпускной охлаждаемый |
Загрузка ...
|
|
| 23 | 351-50 | Гайка М10 |
Загрузка ...
|
|
| 24 | 353-26 | Шайба пружинная 10Т |
Загрузка ...
|
|
| 25 | 353-07-1 | Шайба чистая 10 |
Загрузка ...
|
|
| 26 | 303-13-2 | Заглушка |
Загрузка ...
|
|
| 27 | 556-09 | Болт М10х50 |
Загрузка ...
|
|
| 28 | 518-12-1 | Прокладка |
Загрузка ...
|
|
| 29 | 518-11-1-20 | Крышка |
Загрузка ...
|
|
| 30 | 1218-13-1 | Заглушка |
Загрузка ...
|
|
| 31 | 1218-37-2 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
