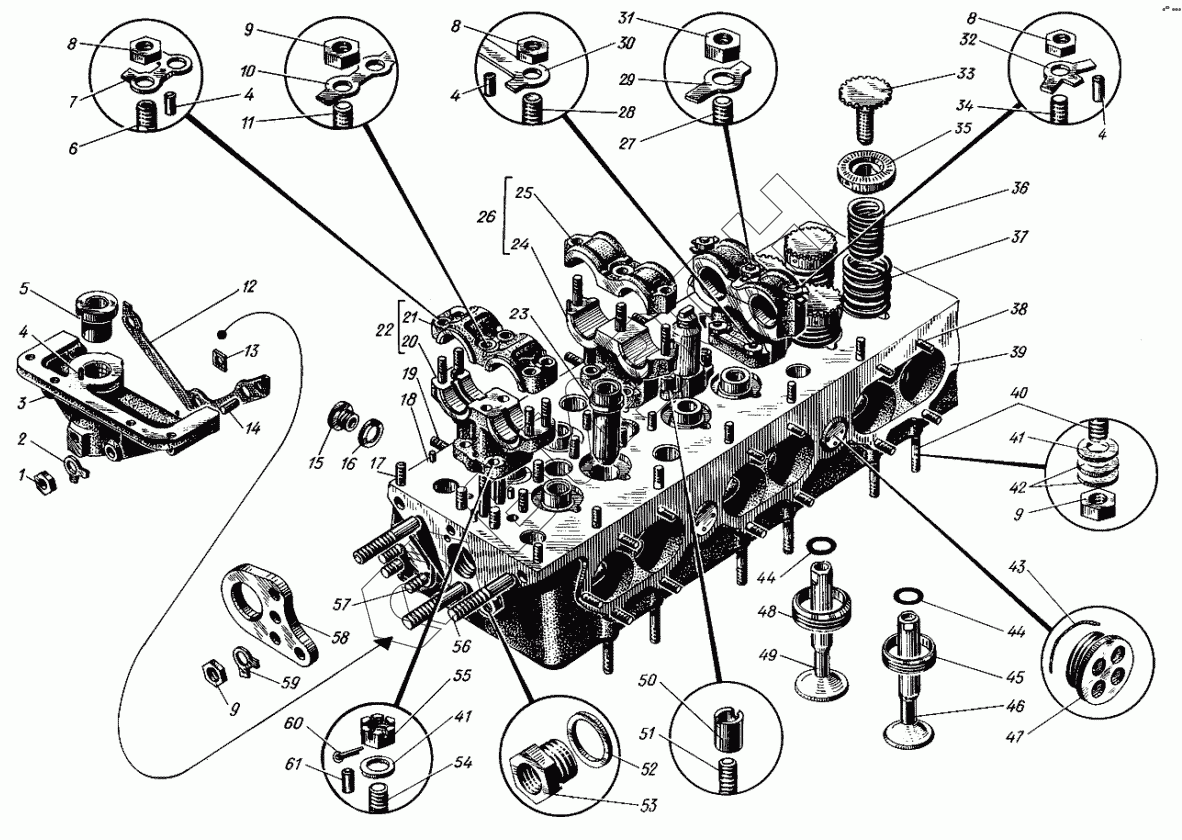

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Головка блока
1
2
3
4
4
4
4
5
6
7
8
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
41
42
43
44
44
45
46
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 351-09 | Гайка М12 |
Загрузка ...
|
|
| 2 | 353-20 | Шайба стопорная 12 |
Загрузка ...
|
|
| 3 | 506-20 | Коробка наклонного валика правая |
Загрузка ...
|
|
| 4 | 352-22 | Штифт цилиндрический 4х18 |
Загрузка ...
|
|
| 5 | 306-75-3 | Втулка наклонного валика |
Загрузка ...
|
|
| 6 | 550-104 | Шпилька М8х44 |
Загрузка ...
|
|
| 7 | 353-12 | Шайба стопорная 8 |
Загрузка ...
|
|
| 8 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 9 | 351-08 | Гайка М9 |
Загрузка ...
|
|
| 10 | 353-18 | Шайба стопорная 10 |
Загрузка ...
|
|
| 11 | 350-07-2 | Шпилька М9х109 |
Загрузка ...
|
|
| 12 | 306-87 | Прокладка |
Загрузка ...
|
|
| 13 | 306-11 | Прокладка |
Загрузка ...
|
|
| 14 | 352-18 | Штифт цилиндрический 8х22 |
Загрузка ...
|
|
| 15 | 306-19-2 | Втулка впускного клапана |
Загрузка ...
|
|
| 16 | 20-55-10Б | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | 550-103 | Шпилька М6х32 |
Загрузка ...
|
|
| 18 | 352-26 | Штифт цилиндрический 6х14 |
Загрузка ...
|
|
| 19 | 550-111 | Шпилька М8х30 |
Загрузка ...
|
|
| 20 | 306-37-3 | Основание упорного подшипника распредвала |
Загрузка ...
|
|
| 21 | 306-38-1 | Крышка упорного подшипника распредвала |
Загрузка ...
|
|
| 22 | сб.306-03-3 | Подшипник упорный распредвала |
Загрузка ...
|
|
| 23 | 506-17-6 | Направляющая клапана |
Загрузка ...
|
|
| 24 | 306-40-1А | Основание подшипника распредвала |
Загрузка ...
|
|
| 25 | 306-41а | Крышка подшипника распределительного вала |
Загрузка ...
|
|
| 26 | сб.306-04-2 | Подшипник распредвала |
Загрузка ...
|
|
| 27 | 550-118 | Шпилька М10х48 |
Загрузка ...
|
|
| 28 | 550-112 | Шпилька М8х35 |
Загрузка ...
|
|
| 29 | 353-19 | Шайба стопорная 10 |
Загрузка ...
|
|
| 30 | 353-34 | Шайба стопорная 8 |
Загрузка ...
|
|
| 31 | 351-50 | Гайка М10 |
Загрузка ...
|
|
| 32 | 353-32 | Шайба стопорная 8 |
Загрузка ...
|
|
| 33 | 306-47-2 | Тарелка клапана |
Загрузка ...
|
|
| 34 | 550-105 | Шпилька М8х46 |
Загрузка ...
|
|
| 35 | 306-48-6 | Замок клапанной тарелки |
Загрузка ...
|
|
| 36 | 306-66-2А | Пружина клапана малая |
Загрузка ...
|
|
| 37 | 306-65-3А | Пружина клапана большая |
Загрузка ...
|
|
| 38 | 550-100 | Шпилька М8х38 |
Загрузка ...
|
|
| 39 | сб.1206-01-4 | Головка блока правая |
Загрузка ...
|
|
| 39 | 1206-16-1 | Головка блока правая |
Загрузка ...
|
|
| 40 | 350-29 | Шпилька переходная |
Загрузка ...
|
|
| 41 | 353-06-1 | Шайба чистая 9 |
Загрузка ...
|
|
| 42 | 306-117 | Шайба пружинная тарельчатая |
Загрузка ...
|
|
| 43 | 506-85 | Нить уплотнительная |
Загрузка ...
|
|
| 44 | 506-100 | Кольцо уплотнительное |
Загрузка ...
|
|
| 45 | 306-23-1 | Седло клапана выпуска |
Загрузка ...
|
|
| 46 | сб.306-07-3 | Клапан выпуска |
Загрузка ...
|
|
| 46 | 306-50-5 | Клапан выпуска |
Загрузка ...
|
|
| 47 | 306-25 | Заглушка |
Загрузка ...
|
|
| 48 | 306-22-1 | Седло клапана впуска |
Загрузка ...
|
|
| 49 | сб.306-06-3 | Клапан впуска |
Загрузка ...
|
|
| 49 | 306-46-2 | Клапан впуска |
Загрузка ...
|
|
| 50 | 306-71-1 | Гайка крепления форсунки |
Загрузка ...
|
|
| 51 | 550-102 | Шпилька М8х40 |
Загрузка ...
|
|
| 52 | 329-30 | Прокладка |
Загрузка ...
|
|
| 53 | 301-106-1 | Втулка |
Загрузка ...
|
|
| 54 | 350-27 | Шпилька М9х40 |
Загрузка ...
|
|
| 55 | 351-24-1 | Гайка М9 |
Загрузка ...
|
|
| 56 | 550-86-1 | Шпилька М12х102 |
Загрузка ...
|
|
| 57 | 350-41-1 | Шпилька М9х38 |
Загрузка ...
|
|
| 58 | 1206-98-2 | Угольник для транспортировки |
Загрузка ...
|
|
| 59 | 353-21 | Шайба стопорная 9 |
Загрузка ...
|
|
| 60 | 354-17 | Шплинт разводной 2х12 |
Загрузка ...
|
|
| 61 | 352-20 | Штифт цилиндрический 6х20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
