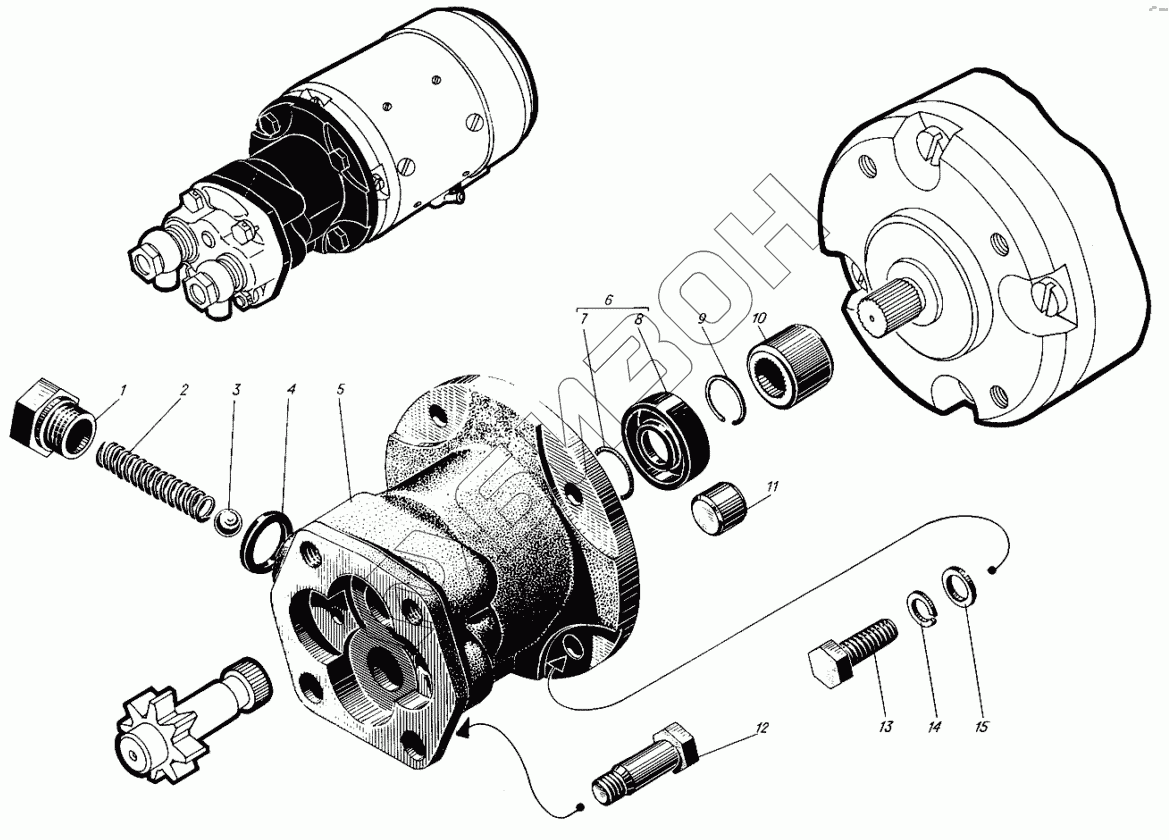

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Корпус электромаслоподкачивающего насоса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 346-19 Корпус перепускного клапана
Загрузка ...
2 346-20 Пружина перепускного клапана
Загрузка ...
3 320-103 Шарик 10мм
Загрузка ...
4 355-11 Кольцо уплотнительное 16х22
Загрузка ...
5 546М-02 Корпус электромаслопрокачивающего насоса
Загрузка ...
6 сб.3346-07 Манжета с пружиной
Загрузка ...
7 3346-11 Пружина
Загрузка ...
8 сб.3346-06Б Манжета
Загрузка ...
9 4546-22 Кольцо стопорное
Загрузка ...
10 4546-11 Втулка шлицевая
Загрузка ...
11 346-29-1 Заглушка
Загрузка ...
12 356-70-2 Болт призонный М8х35
Загрузка ...
13 556-07 Болт М8х22
Загрузка ...
14 353-24 Шайба пружинная 8Т
Загрузка ...
15 353-05-1 Шайба чистая 8
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
