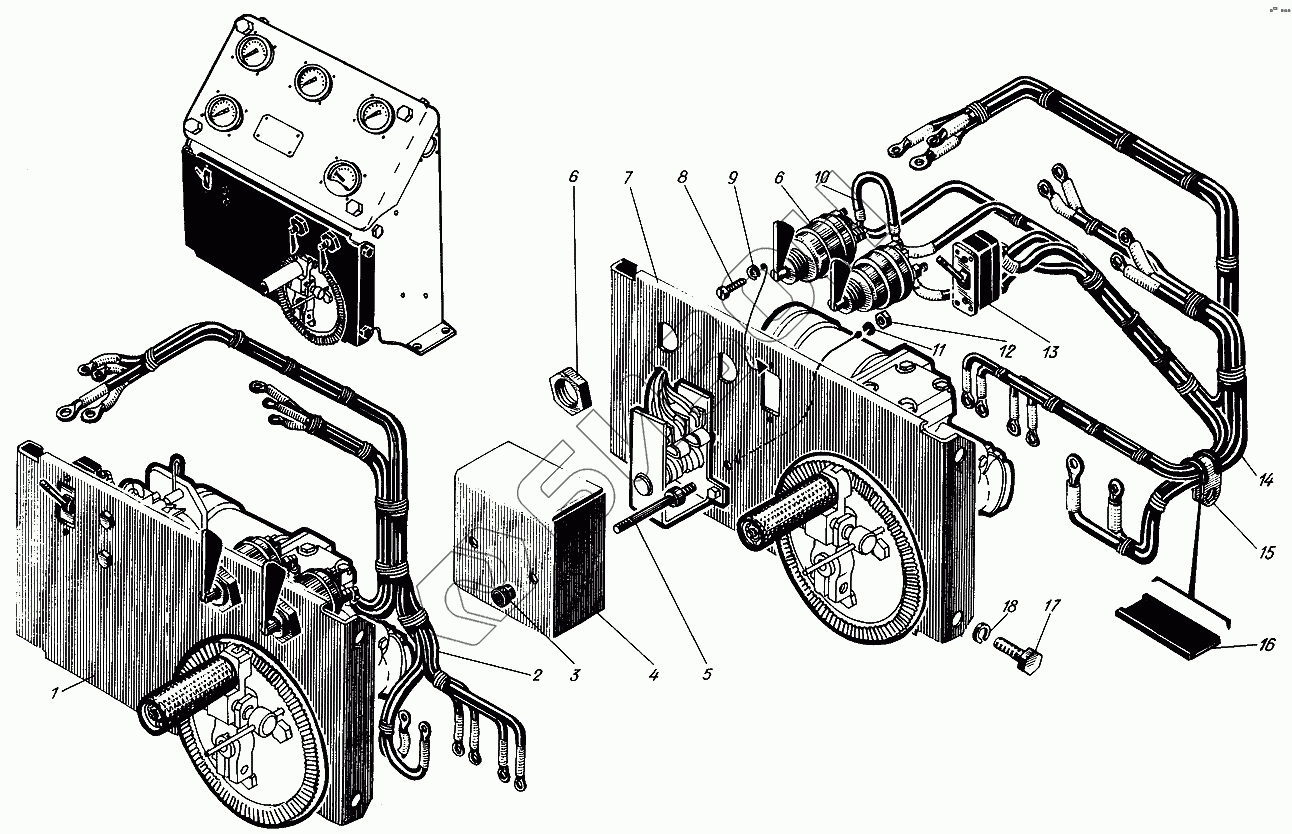

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Панель управления
сб.537-02-32-2
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.537-02-32-2 | сб.537-02-32-2 | Панель управления в сборе |
Загрузка ...
|
|
| 1 | 537-96-30 | Панель управления |
Загрузка ...
|
|
| 2 | сб.537-11-32-3 | Коллектор проводов |
Загрузка ...
|
|
| 3 | 537-34-2 | Гайка |
Загрузка ...
|
|
| 4 | 537-42-30 | Крышка |
Загрузка ...
|
|
| 5 | сб.537-17-30 | Шпилька |
Загрузка ...
|
|
| 6 | 538-27-3 | Включатель ВК-317А2 |
Загрузка ...
|
|
| 7 | 537-65-32 | Панель управления |
Загрузка ...
|
|
| 7 | сб.537-02-32 | Панель управления в сборе |
Загрузка ...
|
|
| 8 | 356-46 | Винт М4х12 |
Загрузка ...
|
|
| 9 | 553-09-1 | Шайба пружинная 4Л |
Загрузка ...
|
|
| 10 | сб.537-18-32-1 | Провод |
Загрузка ...
|
|
| 11 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 12 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 13 | 537-405 | Автомат защиты сети АЗС-50 |
Загрузка ...
|
|
| 14 | сб.537-11-32-2 | Коллектор проводов |
Загрузка ...
|
|
| 15 | У05-14-40 | Хомут |
Загрузка ...
|
|
| 16 | 420-149-3 | Прокладка |
Загрузка ...
|
|
| 17 | 556-05 | Болт М8х16 |
Загрузка ...
|
|
| 18 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
