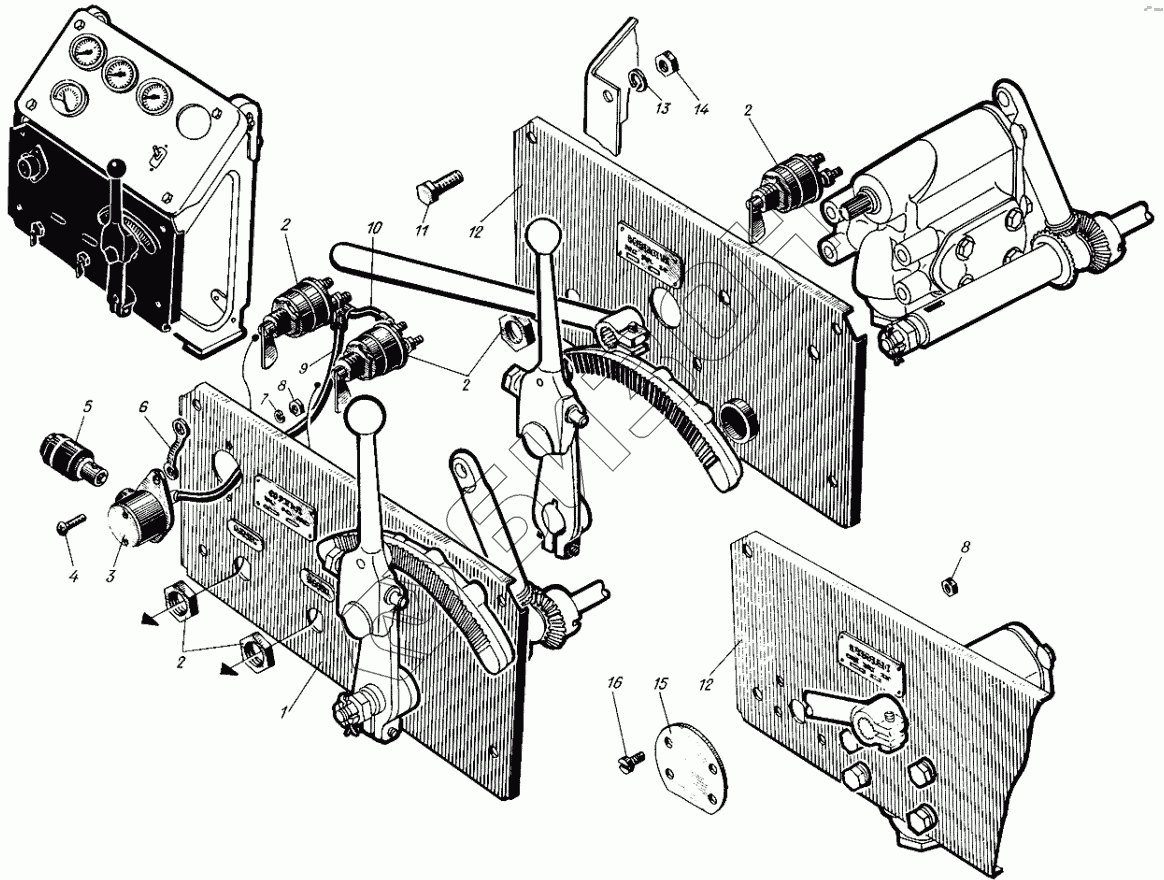

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Панель управления
сб.537-03-10
1
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
12
12
12
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.537-03-10 | сб.537-03-10 | Панель управления в сборе |
Загрузка ...
|
|
| 1 | сб.537-04-10 | Щиток управления |
Загрузка ...
|
|
| 2 | 538-27-3 | Включатель ВК-317А2 |
Загрузка ...
|
|
| 3 | 537-181-1 | Розетка штепсельная ШР-51 |
Загрузка ...
|
|
| 4 | 556-60-1 | Винт М4х16 |
Загрузка ...
|
|
| 5 | 537-182-1 | Вилка штепсельная ШВ-51 |
Загрузка ...
|
|
| 6 | 537-202 | Перемычка |
Загрузка ...
|
|
| 7 | 553-09-1 | Шайба пружинная 4Л |
Загрузка ...
|
|
| 8 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 9 | сб.537-172-1 | Провод от розетки к кнопке стартера |
Загрузка ...
|
|
| 10 | сб.538-07-2 | Провод от кнопки стартера к кнопке насоса |
Загрузка ...
|
|
| 11 | 556-05 | Болт М8х16 |
Загрузка ...
|
|
| 12 | сб.537-03-9 | Панель управления |
Загрузка ...
|
|
| 12 | сб.537-03-9-1 | Панель управления в сборе |
Загрузка ...
|
|
| 12 | сб.537-03-9-1 | Панель управления в сборе |
Загрузка ...
|
|
| 13 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 14 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 15 | 537-370 | Заглушка |
Загрузка ...
|
|
| 16 | 356-46 | Винт М4х12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
