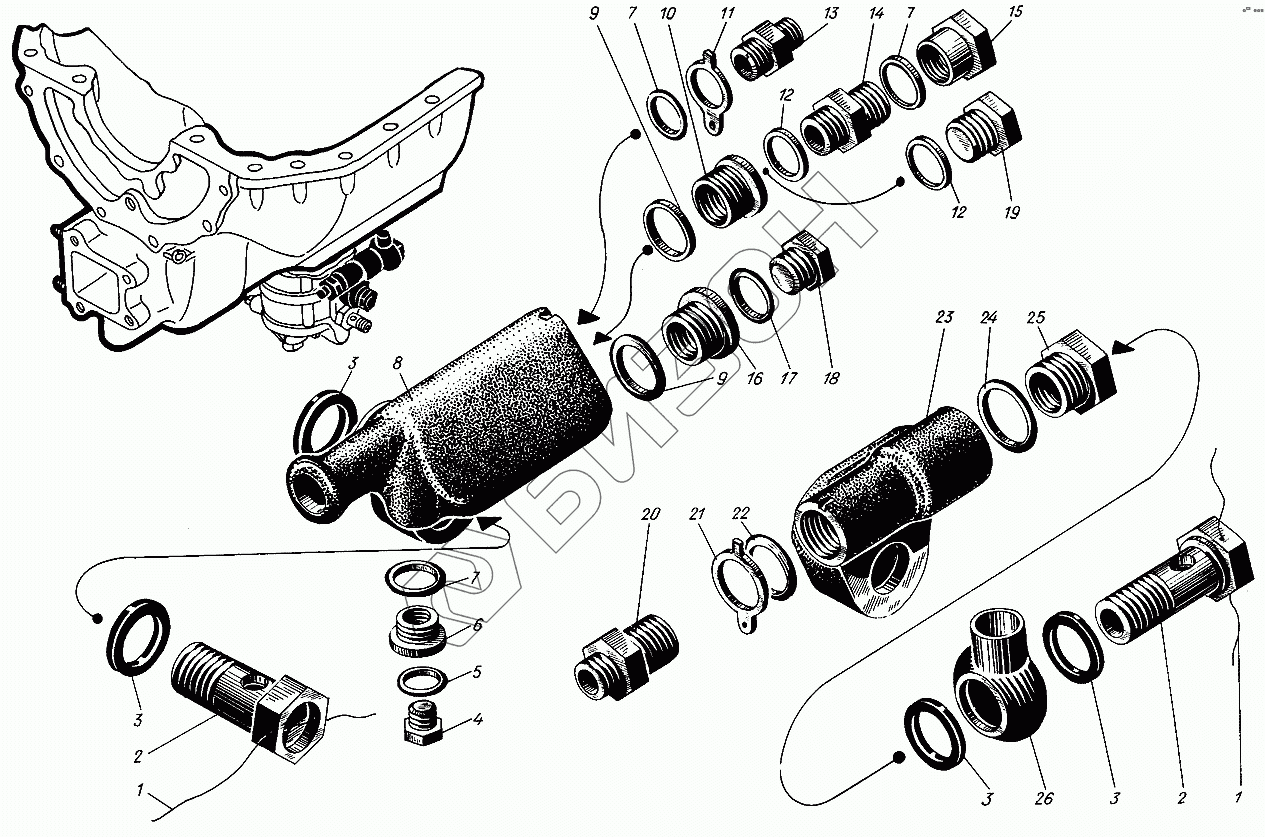

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Патрубок масляного насоса
1
1
2
2
3
3
3
3
4
5
6
7
7
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 2 | 312-74-1 | Зажим |
Загрузка ...
|
|
| 3 | 413-94А | Прокладка |
Загрузка ...
|
|
| 4 | 514-49 | Пробка |
Загрузка ...
|
|
| 5 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 6 | 301-106-1 | Втулка |
Загрузка ...
|
|
| 7 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 8 | 1220-191 | Патрубок |
Загрузка ...
|
|
| 8 | сб.1220-190 | Патрубок |
Загрузка ...
|
|
| 9 | 355-15 | Кольцо уплотнительное 27х35 |
Загрузка ...
|
|
| 10 | 1220-194 | Втулка |
Загрузка ...
|
|
| 11 | 1220-195 | Шайба замковая |
Загрузка ...
|
|
| 12 | 355-22 | Кольцо уплотнительное 20х26 |
Загрузка ...
|
|
| 13 | 1220-192 | Штуцер |
Загрузка ...
|
|
| 14 | 1218-35 | Штуцер |
Загрузка ...
|
|
| 15 | 3327-116 | Гайка |
Загрузка ...
|
|
| 16 | 1220-193 | Втулка |
Загрузка ...
|
|
| 17 | 355-11 | Кольцо уплотнительное 16х22 |
Загрузка ...
|
|
| 18 | 518-34 | Пробка |
Загрузка ...
|
|
| 19 | 312-38-2 | Заглушка |
Загрузка ...
|
|
| 20 | 537-87 | Штуцер приемника аэротермометра |
Загрузка ...
|
|
| 21 | 312-13-2 | Замок пластинчатый |
Загрузка ...
|
|
| 22 | 355-10 | Кольцо уплотнительное 24х30 |
Загрузка ...
|
|
| 23 | 537-86 | Патрубок отвода масла |
Загрузка ...
|
|
| 23 | сб.537-140 | Патрубок отвода масла |
Загрузка ...
|
|
| 23 | сб.537-110 | Патрубок отвода масла со штуцером |
Загрузка ...
|
|
| 24 | 355-16 | Кольцо уплотнительное 30х36 |
Загрузка ...
|
|
| 25 | 512-88-1 | Втулка |
Загрузка ...
|
|
| 26 | 312-73-1 | Угольник поворотный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
