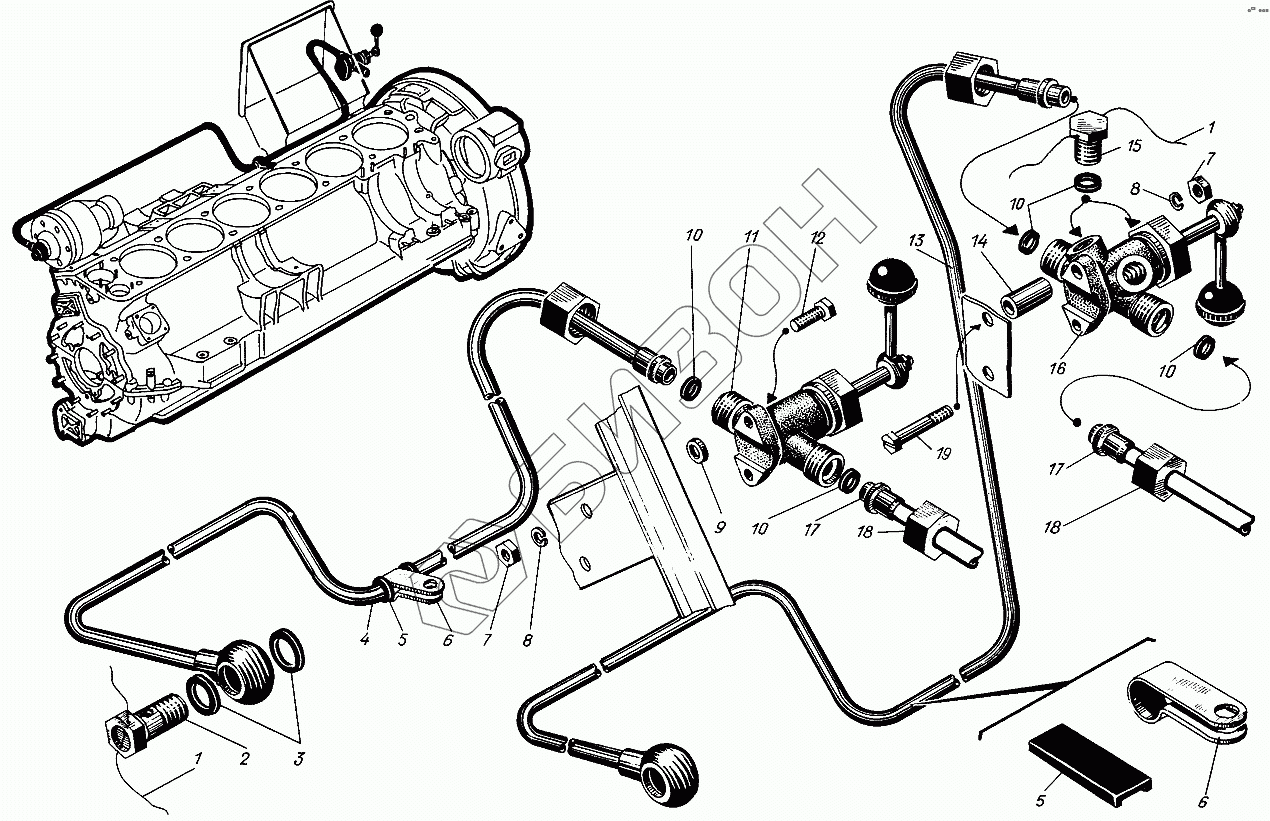

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Привод воздуха к воздухораспределителю
1
1
2
3
4
5
5
6
6
7
7
8
8
9
10
10
10
10
11
11
12
13
14
15
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 2 | 510-26 | Зажим |
Загрузка ...
|
|
| 3 | 355-07 | Кольцо уплотнительное 14х20 |
Загрузка ...
|
|
| 4 | сб.522-101-2 | Трубка к воздухораспределителю |
Загрузка ...
|
|
| 5 | 420-149-1 | Прокладка |
Загрузка ...
|
|
| 6 | 522-123 | Хомут |
Загрузка ...
|
|
| 7 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 8 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 9 | 515-633 | Шайба дистанционная |
Загрузка ...
|
|
| 10 | 522-114 | Прокладка |
Загрузка ...
|
|
| 11 | ПК/1.155.38.270 | Кран перепускной |
Загрузка ...
|
|
| 11 | сб.522-100-1 | Редуктор воздушный пусковой |
Загрузка ...
|
|
| 12 | 522-125 | Болт |
Загрузка ...
|
|
| 13 | сб.522-101-5 | Трубка к воздухораспределителю |
Загрузка ...
|
|
| 14 | У33-22-22-1 | Втулка |
Загрузка ...
|
|
| 15 | 301-101 | Заглушка |
Загрузка ...
|
|
| 16 | ПК/12.34.38.017-1 | Кран перепускной |
Загрузка ...
|
|
| 17 | 522-118 | Наконечник |
Загрузка ...
|
|
| 18 | 522-119 | Гайка накидная |
Загрузка ...
|
|
| 19 | 356-115-1 | Болт М6х55 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
