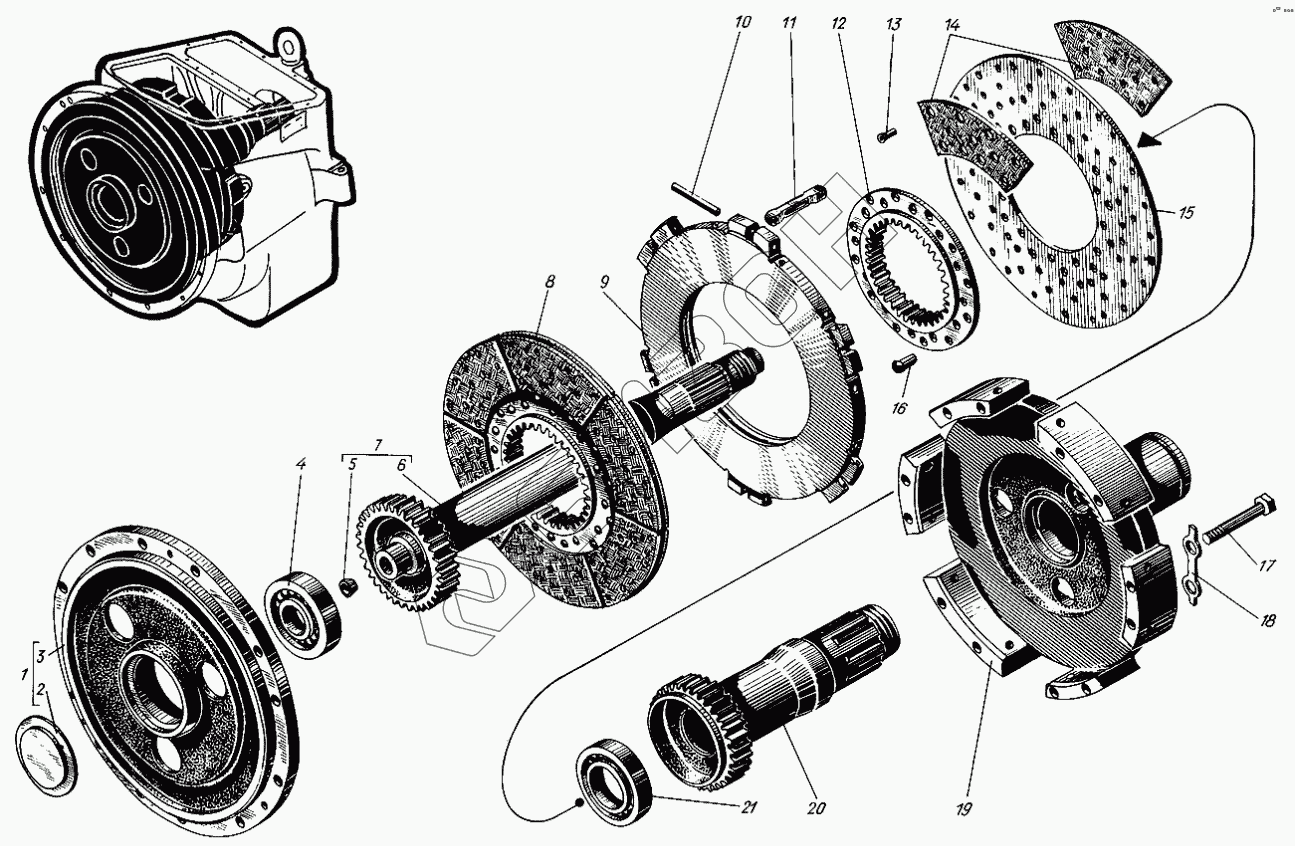

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Реверсивная муфта
сб.525-150
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.525-150 | сб.525-150 | Муфта реверсивная |
Загрузка ...
|
|
| 1 | сб.525-170-5 | Фланец промежуточный |
Загрузка ...
|
|
| 2 | 525-53-2 | Крышка промежуточного фланца |
Загрузка ...
|
|
| 3 | 525-57 | Фланец промежуточный |
Загрузка ...
|
|
| 4 | 525-46-1 | Шарикоподшипник №60310 |
Загрузка ...
|
|
| 5 | 525-63-2 | Жиклер |
Загрузка ...
|
|
| 6 | 525-54-3А | Вал заднего хода |
Загрузка ...
|
|
| 7 | сб.525-156-2А | Вал заднего хода с жиклером |
Загрузка ...
|
|
| 8 | сб.525-04-1 | Диск трения заднего хода |
Загрузка ...
|
|
| 9 | 525-58-2 | Диск средний |
Загрузка ...
|
|
| 10 | 525-60-2 | Палец |
Загрузка ...
|
|
| 11 | 525-13-1 | Тяга среднего диска |
Загрузка ...
|
|
| 12 | 525-100-1 | Фланец диска трения |
Загрузка ...
|
|
| 13 | 525-98-2 | Заклепка |
Загрузка ...
|
|
| 14 | 525-96-1 | Сегмент диска трения |
Загрузка ...
|
|
| 15 | 525-97-1 | Диск трения заднего хода |
Загрузка ...
|
|
| 16 | 525-99 | Заклепка 6х20 |
Загрузка ...
|
|
| 17 | 556-08 | Болт М14х110 |
Загрузка ...
|
|
| 18 | 553-10 | Шайба стопорная 15 |
Загрузка ...
|
|
| 19 | сб.525-03-4 | Барабан муфты |
Загрузка ...
|
|
| 20 | 525-56-6А | Вал переднего хода |
Загрузка ...
|
|
| 21 | 525-55-1 | Шарикоподшипник №60214 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
