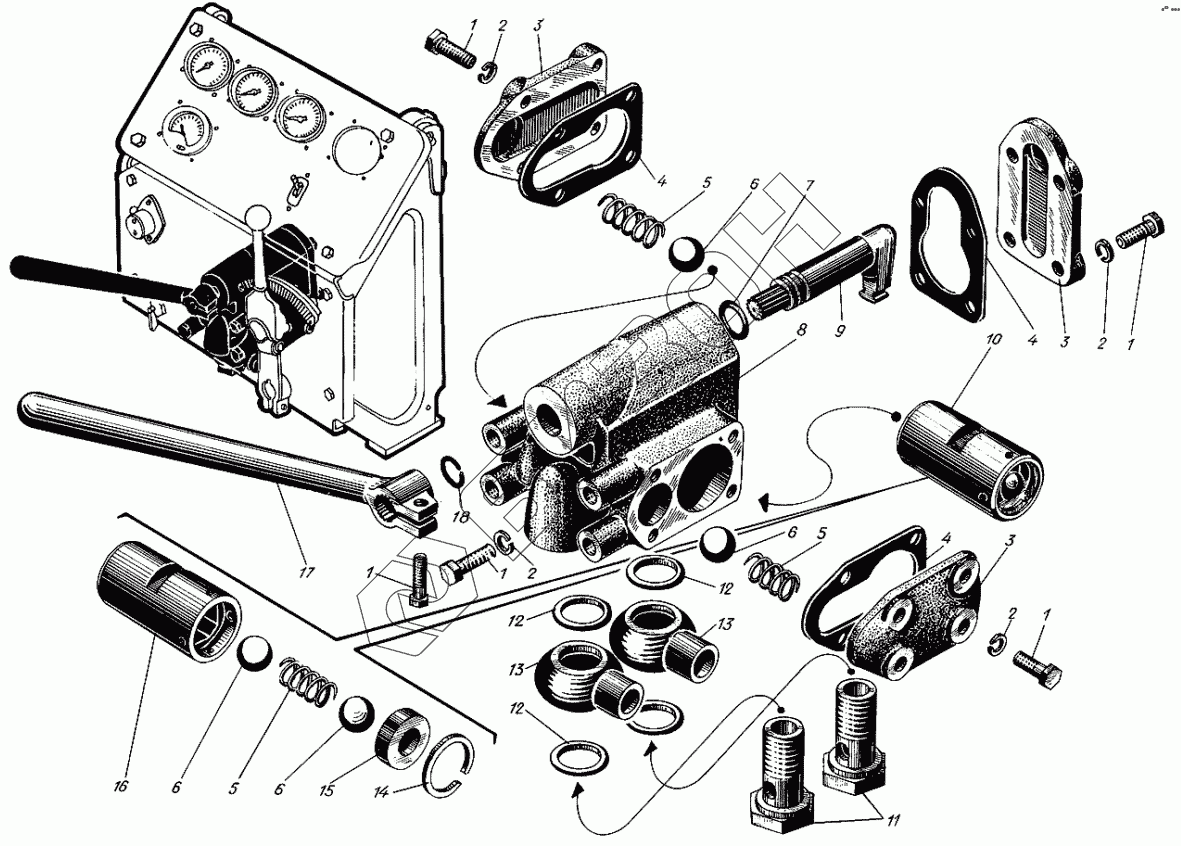

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Ручной маслоподкачивающий насос
сб.580-00-2
1
1
1
1
1
2
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
6
7
8
9
10
11
12
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.580-00-2 | сб.580-00-2 | Ручной маслоподкачивающий насос |
Загрузка ...
|
|
| 1 | 556-07 | Болт М8х22 |
Загрузка ...
|
|
| 2 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 3 | 580-11 | Крышка |
Загрузка ...
|
|
| 4 | 580-16 | Прокладка |
Загрузка ...
|
|
| 5 | 580-14 | Пружина |
Загрузка ...
|
|
| 6 | 313-70 | Шарик (D=22мм) |
Загрузка ...
|
|
| 7 | 301-161А | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 580-10-2 | Корпус |
Загрузка ...
|
|
| 9 | 580-17-3 | Ось рычага |
Загрузка ...
|
|
| 10 | сб.580-01А | Поршень в сборе |
Загрузка ...
|
|
| 11 | 320-63-1 | Зажим |
Загрузка ...
|
|
| 12 | 355-13 | Кольцо уплотнительное 22х30 |
Загрузка ...
|
|
| 13 | 320-13-1 | Угольник поворотный |
Загрузка ...
|
|
| 14 | 307-11 | Замок |
Загрузка ...
|
|
| 15 | 580-13 | Кольцо упорное |
Загрузка ...
|
|
| 16 | 580-12А | Поршень |
Загрузка ...
|
|
| 17 | 580-15-2А | Рукоятка |
Загрузка ...
|
|
| 18 | 312-29 | Кольцо упорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
